Cara Kerja Automatic Water Level Recorder (AWLR) dalam melakukan pemantauan yang digunakan untuk mengukur dan merekam perubahan ketinggian muka air tergantung pada jenisnya, ada yang menggunakan radar, gelombang ultrasonic, dan sistem pelampung. Sistem ini banyak diterapkan pada sungai, waduk, bendungan, saluran irigasi, sumur pantau air tanah, area pertambangan, hingga sistem pengendalian banjir.
Berbeda dengan pengukuran manual yang mengharuskan operator datang langsung ke lokasi, AWLR dapat melakukan pencatatan secara berkala dan, pada sistem tertentu, mengirimkan hasil pengukuran ke server sehingga kondisi muka air dapat dipantau dari jarak jauh.
Secara sederhana, cara kerja AWLR terdiri dari tiga proses utama, yakni sensor mendeteksi perubahan muka air, data logger mengolah serta menyimpan hasil pengukuran, lalu sistem telemetri mengirimkan data ke pusat pemantauan.
Apa Saja Komponen Utama AWLR?
Sebuah sistem AWLR pada dasarnya tidak hanya terdiri dari sensor. Agar pengukuran dapat berlangsung secara otomatis, perangkat biasanya memiliki beberapa komponen yang saling terhubung.
Sensor water level bertugas mendeteksi posisi atau perubahan ketinggian air. Jenis sensor yang digunakan dapat berupa sensor tekanan, ultrasonik, radar, dan juga model sensor mekanis dengan pelampung.
Data logger berfungsi menerima sinyal dari sensor, mengubahnya menjadi data ketinggian muka air berdasarkan parameter kalibrasi, lalu menyimpannya bersama informasi waktu pengukuran.
Pada sistem yang membutuhkan pemantauan jarak jauh, terdapat modul telemetri yang mengirimkan data menuju server atau dashboard. Sistem juga dapat dilengkapi panel surya, baterai, antena komunikasi, enclosure pelindung, serta perangkat alarm untuk kebutuhan pemantauan lapangan.

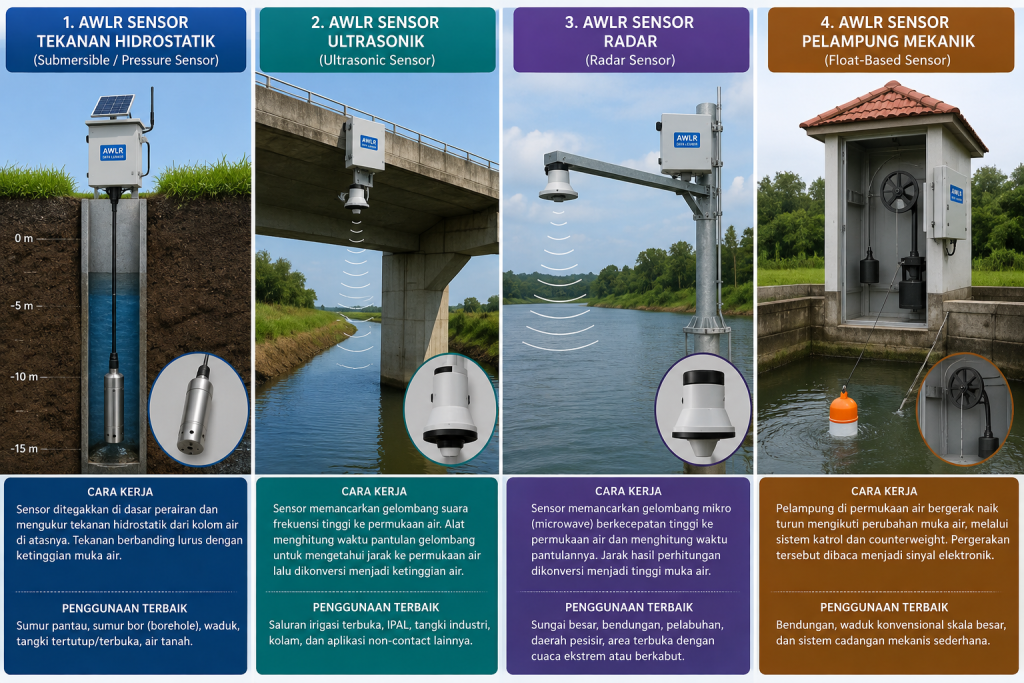

Cara Kerja AWLR Berdasarkan Jenis Sensor
AWLR dengan Sensor Tekanan Hidrostatik
Sensor tekanan hidrostatik atau submersible pressure sensor bekerja dengan mengukur tekanan air pada titik pemasangan sensor. Perangkat ini biasanya ditempatkan di dalam sumur pantau, sumur bor, waduk, atau badan air tertentu.
Semakin tinggi kolom air di atas sensor, semakin besar tekanan hidrostatik yang diterima. Perubahan tekanan tersebut diterjemahkan menjadi perubahan tinggi muka air melalui persamaan hidrostatis.
Pada penerapannya, sensor tekanan perlu memperhatikan referensi tekanan atmosfer. Karena itu, pemilihan tipe sensor dan metode kompensasi tekanan harus disesuaikan dengan kebutuhan pengukuran agar data yang diperoleh tetap akurat.
AWLR dengan Sensor Ultrasonik
Sensor ultrasonik menggunakan prinsip pengukuran jarak tanpa kontak langsung dengan air. Sensor dipasang di atas permukaan air dan mengirimkan gelombang suara berfrekuensi tinggi menuju permukaan.
Gelombang tersebut akan dipantulkan kembali dan diterima oleh sensor. Sistem menghitung waktu tempuh sinyal untuk menentukan jarak antara sensor dengan permukaan air. Setelah mengetahui elevasi atau posisi sensor, jarak tersebut dapat dikonversi menjadi ketinggian muka air.
Metode ini banyak digunakan pada saluran terbuka, sungai, instalasi pengolahan air limbah, serta tangki karena sensor tidak perlu bersentuhan langsung dengan air.
AWLR dengan Sensor Radar
Radar memiliki prinsip yang serupa dengan sensor ultrasonik dalam hal pengukuran tanpa kontak. Perbedaannya terletak pada jenis gelombang yang digunakan. Radar memanfaatkan gelombang elektromagnetik pada frekuensi tertentu untuk mengukur jarak ke permukaan air.
Teknologi radar memiliki keunggulan pada kondisi lingkungan yang menantang. Kabut, perubahan temperatur, uap air, maupun kondisi cuaca tertentu yang dapat memengaruhi propagasi gelombang suara umumnya tidak memberikan pengaruh yang sama terhadap radar.
Karena karakteristik tersebut, sensor radar banyak dipertimbangkan untuk sungai besar, bendungan, daerah pesisir, pelabuhan, serta lokasi dengan kondisi cuaca yang berubah-ubah.
AWLR dengan Sistem Pelampung
Sistem pelampung menggunakan mekanisme yang relatif sederhana. Sebuah pelampung ditempatkan pada permukaan air dan dihubungkan dengan katrol serta beban penyeimbang.
Ketika muka air naik atau turun, pelampung ikut bergerak. Pergerakan tersebut diteruskan ke mekanisme pengukur seperti encoder atau perangkat elektronik lainnya sehingga perubahan posisi dapat direkam sebagai data ketinggian air.
Walaupun teknologi sensor elektronik semakin berkembang, sistem pelampung masih dapat digunakan pada instalasi tertentu karena memiliki mekanisme yang mudah dipahami dan dapat menjadi alternatif pengukuran pada kondisi yang sesuai.
Bagaimana Data AWLR Diolah?
Setelah sensor mendeteksi perubahan muka air, sinyal pengukuran dikirimkan menuju data logger. Sinyal tersebut dapat berupa perubahan tekanan, tegangan, arus listrik, waktu tempuh gelombang, atau parameter lain tergantung teknologi sensor.
Data logger melakukan proses konversi menggunakan parameter kalibrasi yang telah ditentukan. Hasil akhirnya berupa nilai ketinggian muka air, misalnya dalam satuan meter atau sentimeter.
Data kemudian disimpan bersama timestamp sehingga pengguna dapat mengetahui kapan pengukuran dilakukan. Interval pencatatan dapat disesuaikan dengan kebutuhan monitoring, misalnya setiap 5 menit, 15 menit, 30 menit, atau satu jam.
Pengaturan interval ini penting karena semakin sering data direkam, semakin detail perubahan muka air yang dapat dianalisis. Namun, kebutuhan penyimpanan dan konsumsi energi juga perlu diperhitungkan, terutama pada stasiun AWLR yang menggunakan panel surya.
Bagaimana AWLR Mengirim Data Secara Otomatis?
Pada sistem AWLR modern, data yang telah tersimpan di data logger dapat dikirimkan secara otomatis menggunakan sistem telemetri. Metode komunikasi yang digunakan bergantung pada kondisi lokasi.
Jaringan seluler seperti 4G atau LTE dapat digunakan apabila lokasi memiliki cakupan jaringan yang memadai. Data dikirim menuju server atau cloud untuk ditampilkan pada dashboard monitoring.
Untuk lokasi yang tidak memiliki jaringan seluler, komunikasi berbasis satelit dapat menjadi pilihan. Teknologi ini relevan untuk area terpencil seperti wilayah pertambangan, hutan, atau lokasi pemantauan yang sulit dijangkau.
Sementara itu, radio VHF atau UHF dapat digunakan untuk mengirimkan data dari satu titik monitoring menuju stasiun penerima dalam jaringan lokal.
Dengan sistem tersebut, operator tidak harus selalu datang ke lokasi untuk mengetahui kondisi muka air. Data dapat ditampilkan dalam bentuk tabel, grafik, maupun notifikasi ketika nilai pengukuran melewati batas tertentu.
Penerapan AWLR di Berbagai Lokasi
Pada sungai dan daerah aliran sungai, AWLR dapat digunakan untuk memantau kenaikan dan penurunan muka air sebagai bagian dari sistem hidrologi maupun peringatan dini banjir. Sensor radar atau ultrasonik sering dipilih karena dapat dipasang tanpa kontak langsung dengan air.
Untuk pemantauan air tanah, sensor tekanan berukuran kecil dapat ditempatkan di dalam sumur pantau atau borehole. Data perubahan muka air tanah kemudian digunakan untuk mengetahui pola fluktuasi groundwater.
Di sektor pertambangan dan perkebunan, AWLR dapat dikombinasikan dengan Automatic Weather Station (AWS) untuk memperoleh gambaran kondisi hidrologi secara lebih menyeluruh. Data muka air dapat digunakan untuk membantu pengelolaan kolam, kanal, drainase, maupun sistem pengendalian banjir.
Dengan konfigurasi yang tepat, AWLR dapat membantu menyediakan data muka air secara kontinu sehingga pengelola bendungan, instansi sumber daya air, perusahaan tambang, perkebunan, maupun tim mitigasi bencana dapat mengambil keputusan berdasarkan kondisi lapangan yang terukur.
