Instrumen geoteknik untuk dam safety monitoring digunakan untuk memantau parameter penting seperti tekanan air pori, rembesan, deformasi, penurunan, pergerakan permukaan, hingga respons bendungan terhadap gempa. Piezometer, inclinometer, settlement monitoring, V-Notch weir, survey point, dan instrumen deformasi lainnya dipilih berdasarkan tipe bendungan, kondisi fondasi, serta potensi failure mode. Baca artikel lengkapnya untuk mengetahui fungsi, cara kerja, dan pertimbangan pemilihan setiap instrumen dalam sistem monitoring keamanan bendungan.
Bendungan bekerja dengan menahan beban air dalam jumlah besar sehingga perubahan tekanan air pori, rembesan, deformasi, maupun pergerakan tubuh dan fondasi perlu dipantau secara sistematis. Dam Safety Monitoring menggunakan instrumentasi geoteknik untuk memperoleh data aktual mengenai perilaku bendungan sehingga perubahan yang tidak biasa dapat terdeteksi dan dievaluasi lebih awal.
Instrumen yang digunakan tidak selalu sama untuk setiap bendungan. Jenis, jumlah, posisi, dan frekuensi pembacaan perlu disesuaikan dengan tipe bendungan, kondisi fondasi, karakteristik material, desain sistem drainase, potensi mode kegagalan, serta hasil analisis keamanan.
Di Indonesia sendiri, contoh implementasi pada Bendungan Lausimeme menunjukkan penggunaan Vibrating Wire Piezometer, open standpipe piezometer, inclinometer, multilayer settlement, crest settlement survey point, surface settlement survey point, seepage measuring device, seismograph, dan observation well sebagai bagian dari sistem instrumentasi keamanan bendungan.
Mengapa Instrumentasi Sangat Penting dalam Dam Safety Monitoring?
Pemeriksaan visual tetap menjadi bagian penting dalam pengawasan bendungan, tetapi inspeksi visual memiliki keterbatasan. Perubahan tekanan air pori di dalam timbunan, misalnya, tidak selalu dapat diketahui hanya dengan melihat permukaan bendungan.
Instrumentasi memberikan data kuantitatif mengenai kondisi internal maupun pergerakan struktur. USBR menjelaskan bahwa instrumentasi pada bendungan urugan dapat digunakan untuk memahami perilaku bendungan, mengevaluasi performa aktual, mendiagnosis perilaku anomali, serta membantu memprediksi respons bendungan terhadap kondisi pembebanan yang berbeda.
Dengan demikian, sistem monitoring yang baik bukan sekadar memasang sebanyak mungkin sensor. Yang lebih penting adalah memastikan setiap instrumen mempunyai tujuan pengukuran yang jelas dan datanya dapat dikaitkan dengan parameter keamanan bendungan.
1. Piezometer untuk Mengukur Tekanan Air Pori
Piezometer menjadi salah satu instrumen paling penting dalam monitoring bendungan urugan.
Alat ini digunakan untuk mengukur tekanan air pori atau hydraulic pressure pada tubuh bendungan, fondasi, maupun abutment. Data piezometer dapat membantu engineer memperkirakan posisi garis freatik, memahami jalur rembesan, menghitung hydraulic gradient, dan mengevaluasi tekanan pori yang dapat memengaruhi stabilitas lereng.
Beberapa jenis yang umum digunakan antara lain vibrating wire piezometer, pneumatic piezometer, open standpipe piezometer, porous-tube piezometer, hydraulic piezometer, dan slotted-pipe piezometer.
Cek produk piezometer yang kami jual di sini : Jual Piezometer
Untuk sistem monitoring modern, vibrating wire piezometer sering dipadukan dengan sistem data acquisition sehingga pembacaan dapat dilakukan secara manual maupun otomatis.
2. V-Notch Weir untuk Mengukur Debit Rembesan
Tekanan air bukan satu-satunya parameter yang perlu dipantau. Rembesan (seepage) juga menjadi indikator penting dalam evaluasi keamanan bendungan.
Salah satu instrumen yang banyak digunakan untuk mengukur debit rembesan adalah V-Notch Weir. Air rembesan diarahkan melewati weir, kemudian tinggi muka air diukur dan dikonversikan menjadi debit menggunakan hubungan hidraulik yang sesuai.
Monitoring juga perlu memperhatikan kemungkinan material ikut terbawa oleh aliran rembesan.
Artinya, peningkatan debit saja tidak selalu cukup untuk menyimpulkan adanya masalah. Engineer perlu melihat tren debit, kondisi muka air waduk, curah hujan, perubahan tekanan pori, serta keberadaan material yang terbawa aliran.

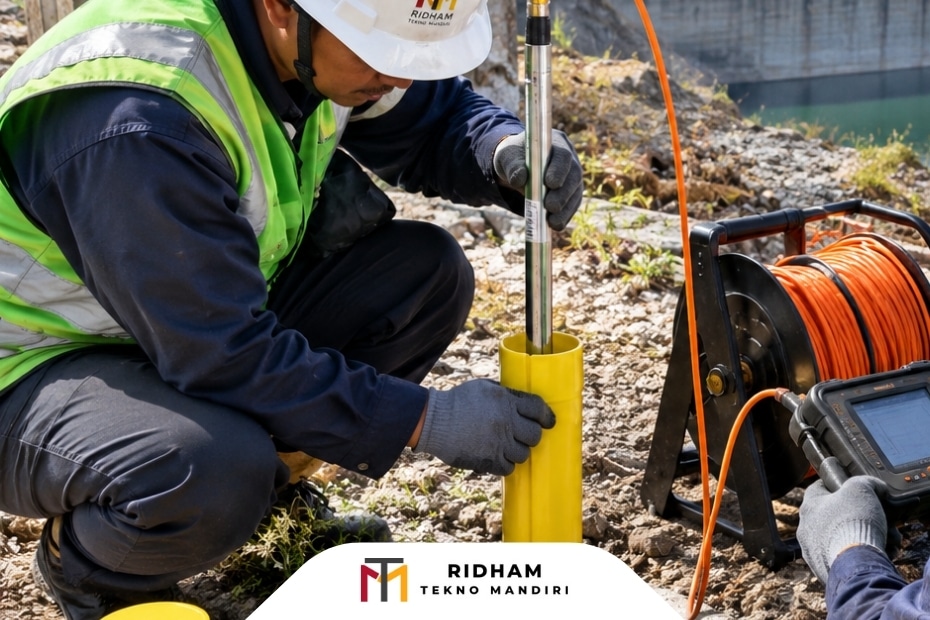

3. Inclinometer untuk Memantau Pergerakan Lateral
Bendungan urugan dapat mengalami deformasi akibat perubahan beban, tekanan air, konsolidasi material, maupun kondisi fondasi. Salah satu instrumen untuk memantau pergerakan lateral bawah permukaan adalah inclinometer.
Inclinometer biasanya digunakan pada titik tertentu yang dianggap kritis berdasarkan desain dan analisis geoteknik. Data pengukuran dapat menunjukkan perubahan posisi sepanjang kedalaman sehingga pola deformasi dapat dianalisis.
Inclinometer sangat berguna ketika engineer tidak hanya ingin mengetahui bahwa suatu area bergerak, tetapi juga ingin memahami pada kedalaman berapa perubahan pergerakan terjadi.
4. Settlement Plate atau Settlement Sensor untuk Memantau Penurunan
Penurunan (settlement) merupakan fenomena yang perlu diperhatikan terutama pada bendungan urugan.
Settlement plate atau sistem settlement sensor digunakan untuk memonitor perubahan elevasi pada bagian tertentu dari tubuh bendungan. Dengan pembacaan berkala, engineer dapat membandingkan penurunan aktual dengan perilaku yang diharapkan dari desain atau baseline monitoring.
Untuk proyek tertentu, sistem dapat dikembangkan menjadi multilayer settlement monitoring sehingga perubahan elevasi pada beberapa lapisan internal dapat diketahui.
5. Settlement Survey Point pada Crest dan Permukaan Bendungan
Selain settlement plate internal, pengukuran deformasi permukaan juga penting.
Crest settlement survey point dan surface settlement survey point dapat digunakan untuk memonitor perubahan elevasi pada puncak maupun permukaan bendungan. Pengukuran biasanya dilakukan menggunakan metode survei presisi sesuai desain sistem monitoring.
Implementasi di Bendungan Lausimeme, misalnya, mencakup 9 crest settlement survey point dan 21 surface settlement survey point.
Data tersebut dapat digunakan untuk membuat tren perubahan elevasi dari waktu ke waktu sehingga perubahan deformasi dapat dievaluasi secara lebih objektif.
6. Extensometer untuk Memantau Deformasi
Pada kondisi tertentu, extensometer digunakan untuk mengukur perubahan jarak atau deformasi antara titik-titik tertentu.
Instrumen ini dapat diterapkan pada area fondasi, abutment, maupun bagian struktur yang memerlukan pemantauan deformasi relatif.
Kebutuhan terhadap extensometer sangat bergantung pada tipe bendungan dan potensi mekanisme deformasi yang ingin dipantau.
7. Earth Pressure Cell untuk Mengukur Tekanan Tanah
Pada proyek tertentu, earth pressure cell digunakan untuk mengukur tekanan total yang bekerja pada tanah atau material timbunan.
Instrumen ini dapat membantu memverifikasi asumsi desain dan memahami distribusi tekanan pada bagian tertentu dari sistem bendungan.
Instrumen ini biasanya tidak dipasang secara otomatis pada setiap bendungan. Penggunaannya lebih bergantung pada kebutuhan analisis dan konfigurasi struktur.
8. Seismometer atau Accelerometer untuk Monitoring Gempa
Untuk bendungan yang memiliki risiko seismik, seismometer atau accelerometer dapat menjadi bagian dari sistem monitoring.
Instrumen ini merekam respons gerakan tanah atau struktur terhadap kejadian gempa. Data tersebut dapat digunakan dalam evaluasi kondisi bendungan setelah kejadian gempa dan untuk memahami respons dinamis struktur.
Pemantauan seismik juga tercatat dalam contoh sistem instrumentasi Bendungan Lausimeme.
9. Crack Meter dan Joint Meter untuk Memantau Perubahan Struktur
Pada bendungan beton dan struktur pelengkapnya, retak maupun perubahan pada sambungan perlu diperhatikan.
Crack meter dapat digunakan untuk memantau perubahan lebar retak, sedangkan joint meter digunakan untuk memantau perubahan pada sambungan tertentu.
Data instrumen tersebut akan lebih bermakna apabila dibandingkan dengan temperatur, elevasi muka air waduk, serta hasil inspeksi visual.
10. Tiltmeter untuk Memantau Kemiringan Struktur
Tiltmeter digunakan untuk mendeteksi perubahan kemiringan atau rotasi pada struktur.
Perubahan kecil pada kemiringan dapat menjadi parameter tambahan dalam mengevaluasi deformasi struktur beton maupun bagian tertentu dari fasilitas bendungan. USBR juga memasukkan tiltmeters dalam kelompok instrumen deformasi.
Penggunaan tiltmeter biasanya ditentukan berdasarkan kebutuhan analisis, bukan sekadar karena instrumen tersebut tersedia.
11. Sensor Thermometer untuk Memisahkan Pengaruh Termal
Temperatur sering kali dianggap sebagai parameter sekunder, padahal perubahan temperatur dapat memengaruhi deformasi struktur.
Pada struktur beton, informasi temperatur dapat membantu engineer membedakan perubahan deformasi yang berkaitan dengan temperatur dari perubahan yang mungkin memiliki penyebab geoteknik atau struktural lainnya.
Bagaimana Menentukan Instrumen yang Dibutuhkan?
Tidak ada satu paket instrumen yang dapat dianggap wajib untuk seluruh jenis bendungan. Bendungan urugan tanah, rockfill dam, concrete gravity dam, arch dam, maupun tipe lainnya mempunyai karakteristik dan potensi failure mode yang berbeda.
Instrumentasi harus ditentukan berdasarkan kondisi dan kebutuhan fasilitas, termasuk jenis, jumlah, lokasi, serta frekuensi pembacaan.
Karena itu, istilah “instrumen wajib” sebaiknya dipahami sebagai parameter keselamatan yang wajib dipantau, bukan berarti setiap bendungan harus memasang seluruh jenis alat dalam tabel tersebut.
Jika Anda sedang merancang sistem monitoring untuk bendungan, pemilihan piezometer, inclinometer, settlement monitoring, V-Notch, water level monitoring, hingga sistem telemetri sebaiknya dilakukan berdasarkan tipe bendungan, kondisi fondasi, desain drainase, potensi failure mode, serta kebutuhan operasional jangka panjang.
