Alat PDA Test terdiri dari beberapa perangkat utama, seperti Pile Driving Analyzer (PDA), strain transducer, accelerometer, kabel atau wireless transmitter, serta hammer pemancang untuk merekam respons dinamis tiang saat menerima tumbukan. Data dari sensor diproses oleh unit PDA untuk mengevaluasi kapasitas daya dukung, tegangan pemancangan, energi hammer, dan integritas tiang, sehingga kinerja pondasi dapat dinilai secara cepat di lapangan.
PDA atau Pile Driving Analyzer adalah sistem pengujian beban dinamis tinggi (High Strain Dynamic Test) yang dirancang untuk mengukur kapasitas daya dukung tiang, integritas fisik tiang, serta efisiensi pemancangan. Berbeda dari pengujian beban statis yang membutuhkan waktu berhari-hari dengan tumpukan beton counterweight yang masif, PDA test hanya butuh hitungan jam.
Metode ini mengacu pada standar internasional ASTM D4945. Prinsip kerjanya memanfaatkan teori gelombang satu dimensi (one-dimensional wave equation theory). Saat beban tumbukan dihantamkan ke kepala tiang, gelombang tegangan merambat dari atas ke ujung bawah tiang, lalu memantul kembali ke atas. Sensor yang terpasang akan menangkap sinyal tersebut.
Bayangkan Anda melempar batu ke dalam sumur tua. Suara pantulan air memberi tahu seberapa dalam sumur tersebut. PDA test bekerja dengan logika serupa, namun menggunakan perhitungan yang jauh lebih rumit dan presisi tinggi.
Mengenal Alat untuk PDA Test dan Komponen Utamanya
Satu unit sistem PDA test tidak terdiri dari satu alat tunggal. Ini adalah kombinasi perangkat keras (hardware) tingkat tinggi dan perangkat lunak (software) canggih yang saling terintegrasi. Untuk lebih mendalaminya, mari break down komponen utamanya satu per satu.

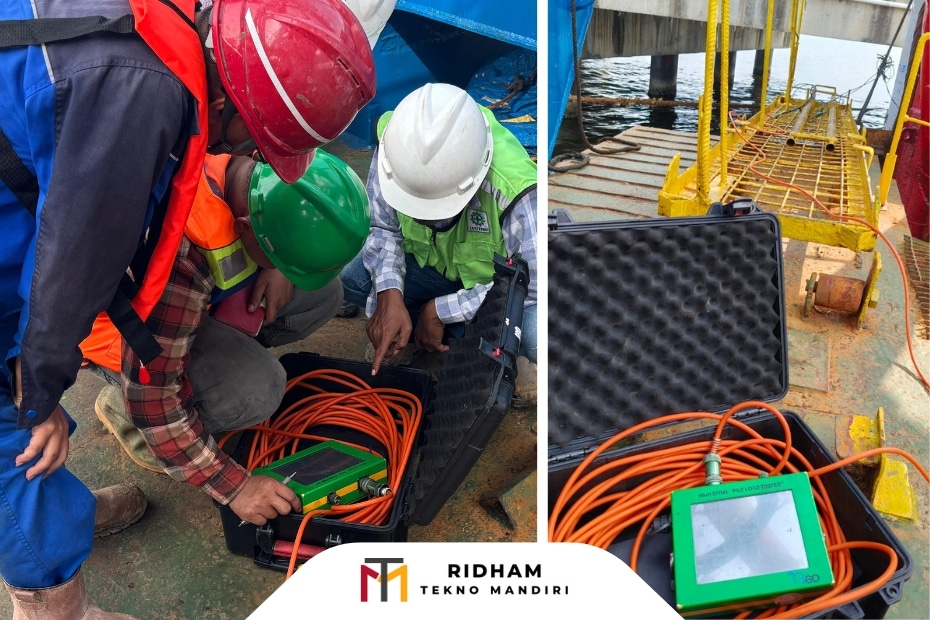

1. Data Acquisition Unit (Console PDA)
Console unit bentuknya menyerupai komputer jinjing dengan casing kokoh yang tahan air, debu, dan benturan benturan keras di area proyek.
Di dalam kotak ini terdapat modul akuisisi data berkecepatan tinggi. Perangkat ini sanggup memproses data dengan cepat saat tumbukan terjadi. Alat ini dilengkapi layar sentuh yang menampilkan bentuk gelombang tegangan dan kecepatan secara real-time saat hammer menjatuhkan beban.
2. Sensor Strain Transducer (Pengukur Regangan)
Sensor regangan bertugas mengukur deformasi mikro pada tiang pancang saat menerima tumbukan dinamis. Ketika hammer menghantam tiang, bahan tiang (beton atau baja) akan mengalami pemendekan seketika yang sangat kecil.
Strain transducer mengonversi regangan mekanis tersebut menjadi sinyal listrik.
Minimal dua unit sensor regangan dipasang secara simetris di kedua sisi tiang untuk menetralisir efek lentur asymmetric.
3. Sensor Accelerometer (Pengukur Percepatan)
Jika strain transducer mengukur gaya, accelerometer bertugas mengukur percepatan pergerakan tiang akibat tumbukan. Sinyal percepatan yang ditangkap kemudian diintegrasikan terhadap waktu oleh console PDA untuk menghasilkan nilai kecepatan pergerakan tiang.
Kecepatan ini merupakan variabel krusial. Dalam analisis gelombang, perkalian antara kecepatan dan impedansi tiang dipadukan dengan data gaya untuk memisahkan gelombang yang merambat turun dan gelombang pantulan yang merambat naik dari dalam tanah.
4. Sistem Kabel dan Transmitter Nirkabel
Untuk menyambungkan sensor di tiang ke console PDA, digunakan kabel khusus berpelindung ganda (shielded cable) agar sinyal data tidak terdistorsi oleh gangguan frekuensi alat berat di lokasi proyek. Pada generasi PDA test modern, teknologi transmisi nirkabel (wireless) berbasis Wi-Fi industri mulai banyak digunakan untuk meningkatkan keamanan teknisi di lapangan.
5. Beban Tumbuk (Drop Hammer)
Alat ini memang terpisah dari instrumen elektronik, namun drop hammer adalah elemen syarat mutlak. Tanpa beban tumbuk yang memadai, sensor tidak akan menangkap gelombang yang cukup kuat untuk memobilisasi perlawanan tanah di sekitar tiang.
Berat drop hammer idealnya berkisar antara 1% hingga 2% dari kapasitas daya dukung yang ditargetkan, atau sekitar 1.5% hingga 2% dari total berat tiang pancang. Penggunaan hammer yang terlalu ringan hanya akan memberi data getaran lokal tanpa mampu memobilisasi daya dukung ujung tiang (end bearing).
6. Perangkat Lunak CAPWAP (Case Pile Wave Analysis Program)
Pengujian di lapangan baru menyelesaikan separuh pekerjaan. Data mentah yang terekam oleh alat PDA selanjutnya dianalisis menggunakan software khusus bernama CAPWAP.
CAPWAP menggunakan metode signal matching. Software ini mensimulasikan model tanah berlapis-lapis dan mengalibrasi data gaya serta kecepatan lapangan hingga ditemukan kecocokan grafik yang hampir sempurna. Hasil analisis CAPWAP memberikan rincian pasti mengenai pembagian daya dukung gesekan selimut (shaft resistance) dan daya dukung tumpuan ujung (end bearing).
Cara Kerja Alat PDA Test di Lapangan: Alur Praktis
Bagaimana perangkat-perangkat rumit ini bekerja serentak di lapangan? Prosesnya membutuhkan ketelitian tinggi dari tim teknisi yang tersertifikasi.
- Persiapan Permukaan Tiang: Area tiang yang akan dipasang sensor harus dibersihkan dari lumpur, cat, atau permukaan beton yang kasar. Jarak pemasangan sensor minimal 1.5 hingga 2 kali diameter tiang dari kepala tiang atas untuk menghindari efek turbulensi gelombang lokal.
- Pemasangan Sensor: Bor lubang kecil pada tiang beton untuk memasang jangkar baut expansion plug. Pasang dua sensor strain dan dua sensor accelerometer secara berpasangan pada posisi berseberangan ($180^\circ$).
- Input Data Tiang ke Console: Operator menginput data geometris tiang: panjang total tiang, panjang tiang tertanam, luas penampang, massa jenis material, serta kecepatan rambat gelombang material ($c$).
- Penjatuhan Beban (Impact Test): Drop hammer dinaikkan pada ketinggian jatuh tertentu (misalnya 0.5 meter, 1.0 meter, hingga 1.5 meter), lalu dijatuhkan bebas mengenai bantalan (cushion) di atas kepala tiang.
- Perekaman Data: Sinyal grafik gaya dan kecepatan langsung muncul pada layar PDA. Jika grafik menunjukkan data yang konsisten dan baik, tumbukan diulangi 2-4 kali untuk verifikasi.
Parameter Vital yang Dihasilkan dari Pengujian PDA
Mengenal alat untuk PDA Test belum lengkap tanpa memahami output data yang dihasilkannya. Pengujian ini bukan sekadar mengeluarkan angka random, melainkan sekumpulan parameter teknis yang sangat krusial bagi geotechnical engineer dan konsultan struktur.
Berikut adalah beberapa parameter utama yang langsung dibaca oleh alat PDA maupun software pendukungnya:
- RMX / RSU (Ultimate Capacity): Estimasi total daya dukung tiang pancang berdasarkan kalkulasi metode Case.
- BTA (Pile Integrity Factor): Indikator keutuhan fisik tiang. Nilai BTA 100% menandakan tiang utuh sempurna. Jika nilai BTA turun di bawah 80%, mengindikasikan adanya kerusakan serius seperti retakan besar, penyempitan penampang (necking), atau sambungan tiang yang terlepas di bawah tanah.
- CSB & TSB (Compressive & Tensile Stress): Tegangan puncak tekan dan tegangan puncak tarik yang terjadi pada tiang selama pemancangan. Nilai ini penting untuk memastikan tiang tidak hancur atau retak akibat tumbukan hammer yang terlalu kuat.
- EMX (Energy Transferred): Jumlah energi aktual dari hammer yang berhasil ditransfer masuk ke dalam tiang pancang. Parameter ini mengukur efisiensi alat pemancang (pile driver).
Standar Kualifikasi dan Kalibrasi Alat
Ketepatan hasil PDA test bergantung penuh pada presisi sensornya. Akibat vibrasi dahsyat dari tumbukan hammer secara berulang-ulang, komponen sensor rentan mengalami penurunan akurasi (drift).
Sesuai dengan regulasi ASTM D4945, seluruh sensor strain transducer dan accelerometer wajib dikalibrasi berkala, minimal satu kali dalam setahun atau setelah pengujian dengan jumlah tumbukan ekstrim tertentu. Penggunaan alat tanpa sertifikat kalibrasi yang sah bisa membuat laporan pengujian ditolak oleh konsultan pengawas proyek.
Selain instrumen, kualifikasi operator penyedia jasa juga sama krusialnya. Di dunia internasional, operator alat PDA dianjurkan memiliki sertifikasi dari PDCA (Pile Driving Contractors Association) atau PDI (Pile Dynamics, Inc.) dengan tingkatan dari Basic hingga Expert level.
Tips agar Data PDA Lebih Akurat
Kondisi lapangan di Indonesia kerap menyajikan tantangan ekstrem: hujan lebat, lumpur pekat, hingga suhu terik yang melonjak. Untuk menjaga agar data pengujian tetap presisi, perawatan alat dan kehati-hatian dalam instalasi menjadi penentu utama.
Pastikan konektor kabel bebas dari kelembapan tanah dan air hujan. Beban hammer harus dijatuhkan tepat tegak lurus pada sumbu aksial tiang. Tumbukan yang miring (eccentric impact) tidak hanya merusak instrumen sensor regangan, tetapi juga memicu tegangan lentur lokal yang membiaskan nilai daya dukung tanah sebenarnya.
