Mengenal Jenis Piezometer dalam Pengerjaan Geoteknik

Ada banyak jenis piezometer yang digunakan untuk monitoring geoteknik di berbagai macam proyek konstruksi, khususnya konstruksi besar. Setiap jenisnya memiliki fungsi sesuai kebutuhan proyek.

Memahami kondisi tanah menjadi hal yang sangat penting sebelum maupun selama pelaksanaan proyek konstruksi. Salah satu faktor yang sering menjadi perhatian utama adalah pore water pressure, yaitu tekanan air yang berada di dalam pori-pori tanah atau batuan.

Tekanan ini dapat memengaruhi stabilitas tanah secara signifikan. Jika pore water pressure terlalu tinggi, maka daya dukung tanah dapat menurun dan berpotensi menyebabkan masalah serius seperti landslides, kegagalan foundation, hingga kerusakan struktur.

Untuk memantau kondisi tersebut, para insinyur geoteknik menggunakan alat yang disebut piezometer. Instrumen ini dirancang khusus untuk mengukur tekanan air di dalam tanah sehingga perubahan kondisi bawah permukaan dapat diketahui sejak dini.

Mengenal Jenis Piezometer dalam Pengerjaan Geoteknik

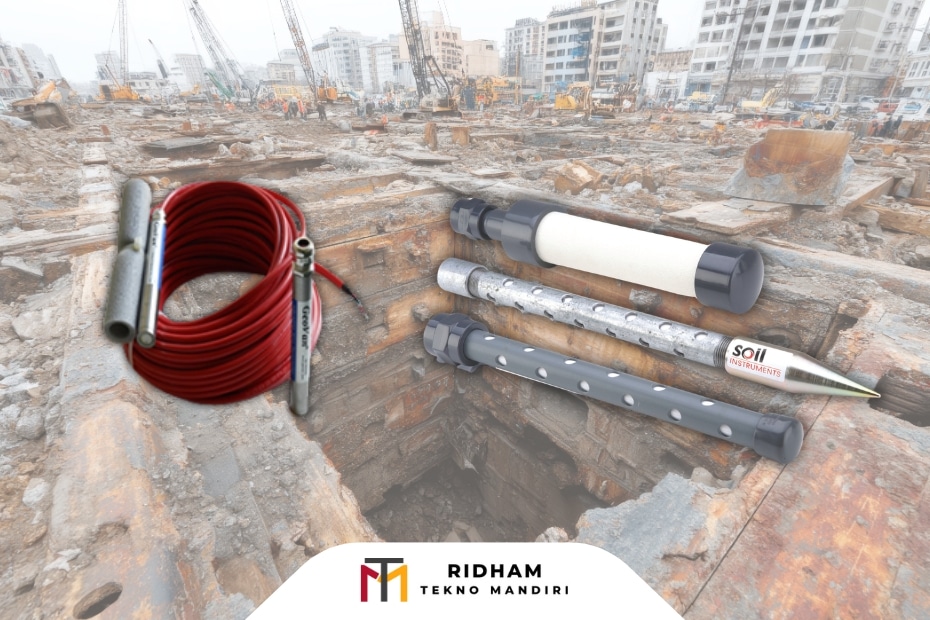

Terdapat beberapa jenis piezometer yang sering digunakan dalam proyek geoteknik. Setiap jenis memiliki prinsip kerja, kelebihan, serta keterbatasan masing-masing.

Berikut beberapa jenis piezometer dalam pengerjaan geoteknik yang sering digunakan di lapangan.

Standpipe (Casagrande) Piezometer

Jenis yang pertama adalah Standpipe (Casagrande) Piezometer. Alat ini termasuk tipe yang paling sederhana dan telah digunakan sejak lama dalam berbagai proyek geoteknik.

Secara konstruksi, Standpipe Piezometer terdiri dari plastic pipe (riser) yang dipasang di dalam borehole. Pada bagian bawah pipa terdapat porous filter tip yang memungkinkan air tanah masuk ke dalam pipa. Setelah pemasangan selesai, air akan mengalir melalui filter hingga level air di dalam pipa mencapai keseimbangan dengan hydraulic head pada kedalaman tersebut.

Pengukuran kemudian dilakukan secara manual menggunakan dip meter untuk mengetahui kedalaman permukaan air di dalam pipa.

Jenis piezometer ini biasanya digunakan pada high-permeability soils seperti sand dan gravel. Pada jenis tanah tersebut, air dapat bergerak relatif cepat sehingga perubahan tekanan air dapat terdeteksi dengan baik.

Namun, Standpipe Piezometer memiliki keterbatasan yang dikenal sebagai time lag. Pada tanah dengan permeabilitas rendah seperti clays, air membutuhkan waktu lama untuk masuk ke dalam pipa sehingga pembacaan tidak dapat diperoleh secara cepat.

Vibrating Wire (VW) Piezometer

Dalam proyek modern, Vibrating Wire (VW) Piezometer menjadi salah satu instrumen yang paling banyak digunakan dan bahkan dianggap sebagai industry standard dalam monitoring geoteknik.

Prinsip kerja alat ini cukup menarik karena mengubah tekanan air menjadi sinyal frequency. Di dalam sensor terdapat diaphragm sensitif yang terhubung dengan tensioned wire. Ketika tekanan air menekan diaphragm, tegangan pada kawat akan berubah.

Kawat tersebut kemudian dipetik secara electromagnetically, sehingga menghasilkan getaran dengan frequency tertentu. Besarnya frequency ini sebanding dengan tekanan air yang terjadi pada sensor.

Keunggulan utama Vibrating Wire Piezometer adalah tingkat akurasi yang sangat tinggi. Selain itu, alat ini juga dapat dihubungkan dengan sistem remote data logging, sehingga data tekanan air dapat dipantau secara otomatis dan real-time tanpa harus melakukan pengukuran manual di lapangan.

Instrumen ini juga memiliki respons yang sangat cepat terhadap perubahan tekanan air. Hal ini membuatnya sangat cocok digunakan pada proyek-proyek penting seperti dams, embankments, tunnel, hingga monitoring stabilitas lereng.

Namun demikian, ada satu keterbatasan yang perlu diperhatikan. Setelah sensor dipasang dan tertanam di dalam tanah, Vibrating Wire Piezometer tidak dapat dengan mudah recalibrated ataupun diperbaiki.

Pneumatic Piezometer

Jenis berikutnya adalah Pneumatic Piezometer. Instrumen ini cukup populer sebelum teknologi Vibrating Wire berkembang pesat seperti sekarang.

Prinsip kerja Pneumatic Piezometer menggunakan tekanan gas, biasanya nitrogen, yang dialirkan melalui tabung menuju buried valve yang berada di dalam tanah. Ketika tekanan gas yang diberikan sama dengan tekanan air di sekitarnya, valve akan terbuka.

Saat valve terbuka, aliran balik gas akan terdeteksi di permukaan menggunakan perangkat khusus. Dari kondisi tersebut, operator dapat menentukan besarnya tekanan air yang terjadi pada lokasi sensor.

Salah satu kelebihan utama dari Pneumatic Piezometer adalah tingkat keandalannya dalam jangka panjang. Selain itu, alat ini juga tidak terpengaruh oleh electrical interference, sehingga cocok digunakan pada lingkungan tertentu yang memiliki gangguan listrik tinggi.

Namun, proses pembacaan alat ini bersifat manual dan cukup memakan waktu. Operator biasanya membutuhkan gas tank serta readout unit khusus untuk melakukan pengukuran.

Hydraulic Piezometer

Jenis lainnya yang juga digunakan dalam monitoring geoteknik adalah Hydraulic Piezometer. Instrumen ini terdiri dari porous filter tip yang terhubung dengan pressure gauge melalui dua tabung berisi fluida.

Cara kerjanya adalah dengan mentransmisikan tekanan yang terjadi pada filter tip melalui fluida di dalam tabung menuju remote gauge yang berada di permukaan atau lokasi tertentu.

Jenis piezometer ini sering digunakan pada struktur besar seperti embankments dan dams, terutama ketika sistem pembacaan perlu ditempatkan di lokasi yang jauh dari titik sensor, misalnya di gauge house.

Walaupun cukup efektif, Hydraulic Piezometer memerlukan perawatan rutin. Salah satu perawatan penting adalah proses flushing, yaitu pembersihan tabung untuk menghilangkan air bubbles yang dapat menyebabkan kesalahan pembacaan tekanan.

Penggunaan piezometer dalam proyek geotechnical engineering memiliki peran yang sangat penting dalam memantau pore water pressure di dalam tanah. Data yang diperoleh dari instrumen ini membantu para insinyur memahami kondisi bawah permukaan serta mendeteksi potensi risiko sejak dini.

Pemilihan jenis piezometer harus disesuaikan dengan kondisi tanah, kebutuhan proyek, serta metode monitoring yang diinginkan. Dengan penggunaan instrumen yang tepat, monitoring tekanan air tanah dapat dilakukan secara lebih akurat sehingga stabilitas tanah dan keamanan struktur dapat tetap terjaga selama masa konstruksi maupun setelah proyek selesai.

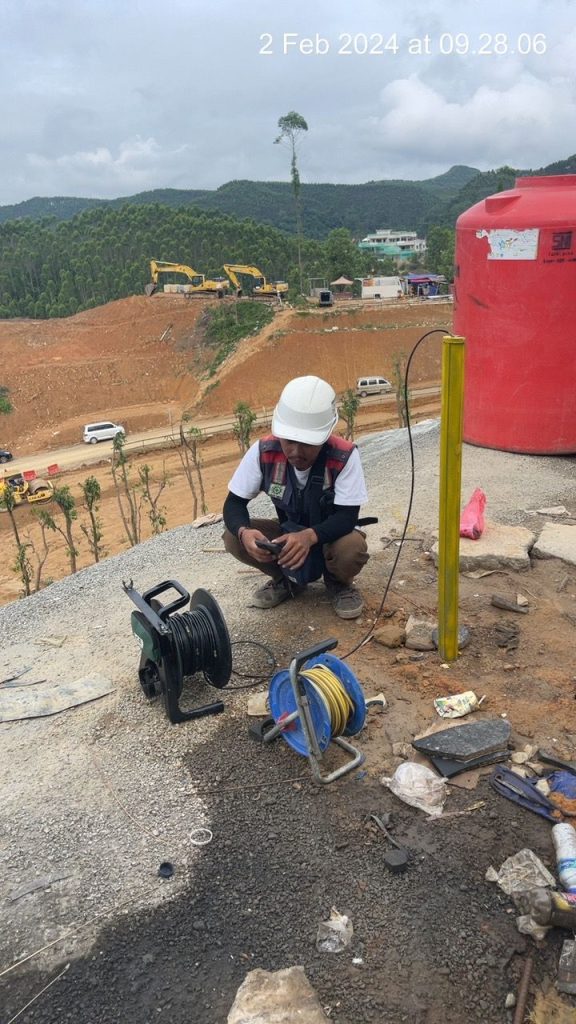

Jasa Instalasi Piezometer oleh Ridham Tekno
