Dalam dunia konstruksi, khususnya pada pekerjaan pondasi tiang pancang, memastikan bahwa setiap tiang memiliki daya dukung yang sesuai dengan perencanaan merupakan langkah yang sangat penting. Kesalahan dalam menentukan kapasitas pondasi dapat berdampak pada penurunan struktur, kerusakan bangunan, hingga meningkatnya biaya perbaikan di kemudian hari. Oleh karena itu, berbagai metode pengujian terus dikembangkan untuk memperoleh data yang semakin akurat, salah satunya adalah CAPWAP (CAse Pile Wave Analysis Program).
CAPWAP merupakan metode analisis lanjutan yang dilakukan setelah pelaksanaan Pile Driving Analyzer (PDA) Test. Jika pengujian PDA mampu memberikan informasi awal mengenai kapasitas tiang secara langsung di lapangan, maka CAPWAP berfungsi sebagai proses analisis yang lebih mendalam untuk menghasilkan data teknis dengan tingkat akurasi yang lebih tinggi. Karena mampu memberikan gambaran yang sangat detail mengenai perilaku pondasi, metode ini sering dijadikan acuan oleh konsultan, kontraktor, maupun pemilik proyek dalam mengevaluasi kualitas tiang pancang.
Mengenal Metode Analisis CAPWAP pada Pengujian PDA

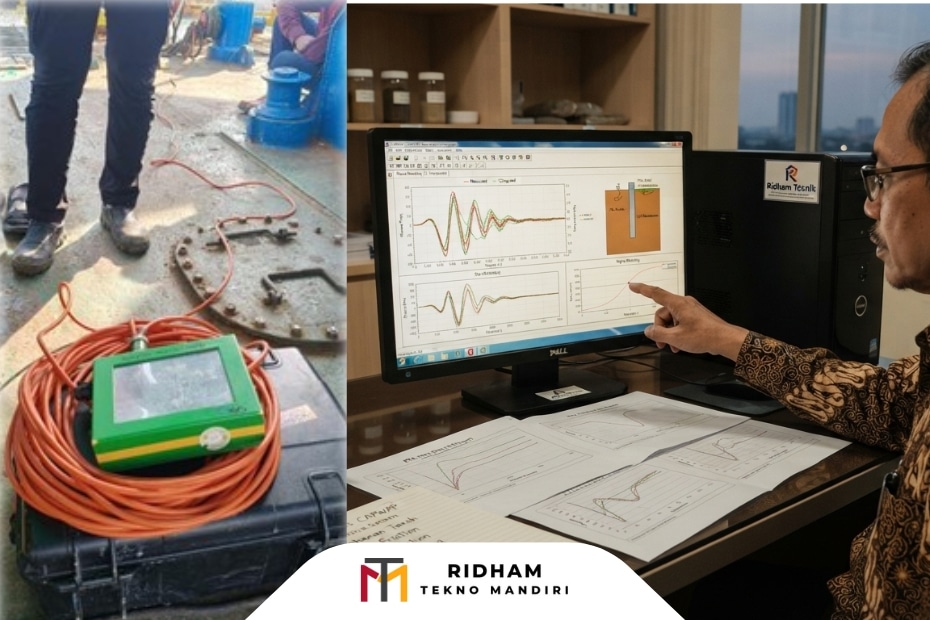

CAPWAP adalah sebuah perangkat lunak analisis numerik yang dikembangkan untuk mengolah data hasil pengujian dinamis menggunakan PDA. Analisis ini memanfaatkan data gaya (force) dan kecepatan (velocity) yang direkam oleh sensor selama proses pemancangan atau pengujian high-strain dynamic test.
CAPWAP melakukan proses perhitungan yang jauh lebih kompleks. Program ini memodelkan tiang pancang sebagai rangkaian elemen massa dan pegas, sedangkan tanah di sekitar tiang dimodelkan sebagai kombinasi pegas dan sistem peredam (damping). Melalui pendekatan tersebut, CAPWAP mampu mensimulasikan bagaimana gelombang dari pukulan hammer merambat sepanjang tiang hingga berinteraksi dengan tanah di sekitarnya.
Tujuan utama dari analisis ini adalah menghasilkan model yang memiliki karakteristik paling mendekati kondisi sebenarnya di lapangan sehingga estimasi daya dukung pondasi menjadi jauh lebih akurat.
Bagaimana Proses Analisis CAPWAP Dilakukan?
Salah satu keunggulan utama CAPWAP terletak pada metode Signal Matching Analysis atau pencocokan sinyal. Proses ini dilakukan melalui beberapa tahapan hingga diperoleh hasil yang sesuai dengan kondisi aktual.
Tahap pertama dimulai dengan memasukkan data hasil pengujian PDA ke dalam perangkat lunak CAPWAP. Data tersebut berupa rekaman gaya dan kecepatan yang dihasilkan selama proses pemancangan.
Selanjutnya, perangkat lunak akan membuat model numerik dari tiang pancang beserta kondisi tanah di sekitarnya. Tiang dibagi menjadi beberapa segmen kecil agar proses analisis menjadi lebih detail, sedangkan tanah dimodelkan berdasarkan karakteristik statis maupun dinamis seperti nilai quake dan damping.
Setelah model selesai dibuat, CAPWAP akan melakukan proses iterasi secara berulang. Pada tahap ini, komputer akan mensimulasikan perambatan gelombang di dalam tiang dan terus menyesuaikan parameter tanah hingga bentuk grafik hasil simulasi memiliki kecocokan yang sangat tinggi dengan grafik hasil pengukuran di lapangan.
Informasi seputar pengujian PDA Test bisa cek di sini : PDA Test
Apabila tingkat kecocokan (matching) sudah memenuhi kriteria, maka analisis dianggap selesai dan perangkat lunak akan menghasilkan berbagai parameter teknis yang dapat digunakan sebagai dasar evaluasi pondasi.
Informasi Apa Saja yang Dihasilkan CAPWAP?
Salah satu alasan CAPWAP banyak digunakan pada proyek-proyek besar adalah karena informasi yang dihasilkan jauh lebih lengkap dibandingkan hasil analisis metode Case pada PDA.
Melalui CAPWAP, pengguna tidak hanya mengetahui total daya dukung tiang, tetapi juga dapat melihat bagaimana distribusi tahanan tanah bekerja di sepanjang tiang pancang. Analisis ini mampu memisahkan besarnya tahanan gesek (skin friction) yang terjadi pada sisi tiang dan tahanan ujung (end bearing) yang berada di dasar tiang. Informasi tersebut sangat membantu dalam mengevaluasi apakah desain pondasi telah bekerja sesuai dengan asumsi perencanaan.
Selain itu, CAPWAP juga dapat menghasilkan kurva hubungan beban dan penurunan (Load-Settlement Curve). Kurva ini memberikan gambaran mengenai perilaku pondasi ketika menerima beban, sehingga hasilnya menyerupai pengujian Static Load Test (SLT) tanpa harus melakukan pengujian statis yang membutuhkan waktu dan biaya lebih besar.
Keunggulan lainnya adalah kemampuan CAPWAP dalam menentukan karakteristik dinamis tanah melalui parameter seperti quake dan damping. Parameter ini memberikan informasi mengenai respons tanah terhadap beban dinamis dan sangat berguna untuk analisis lanjutan maupun validasi desain geoteknik.
Tidak hanya itu, CAPWAP juga mampu membantu proses evaluasi integritas tiang pancang. Jika terdapat indikasi kerusakan, retakan, atau perubahan penampang pada tiang, perangkat lunak dapat memberikan analisis yang lebih rinci mengenai lokasi maupun tingkat keparahan kerusakan tersebut.
Mengapa Analisis CAPWAP Sangat Penting?
Meskipun pengujian PDA sudah dapat memberikan estimasi kapasitas tiang secara cepat, hasil tersebut masih bersifat pendekatan awal karena diperoleh langsung saat proses pengujian berlangsung.
CAPWAP hadir untuk meningkatkan tingkat kepercayaan terhadap hasil tersebut melalui proses analisis numerik yang lebih mendalam. Oleh karena itu, metode ini sering disebut sebagai salah satu pendekatan terbaik dalam memverifikasi daya dukung pondasi hasil pengujian dinamis.
Selain memberikan tingkat akurasi yang tinggi, CAPWAP juga menawarkan efisiensi dari sisi waktu dan biaya. Dengan menggunakan data hasil PDA yang sudah tersedia, analisis ini mampu mensimulasikan perilaku pondasi layaknya dilakukan Static Load Test tanpa perlu melakukan pengujian tambahan di lapangan.
Dalam banyak proyek konstruksi berskala besar, hasil CAPWAP bahkan menjadi salah satu dokumen teknis yang wajib dilampirkan sebagai bagian dari proses audit kualitas pondasi. Konsultan pengawas maupun pemilik proyek sering menjadikan laporan CAPWAP sebagai bukti bahwa pondasi yang telah dipasang memenuhi kapasitas yang dipersyaratkan dalam desain.
CAPWAP merupakan metode analisis lanjutan yang berfungsi mengubah data hasil pengujian PDA menjadi informasi teknis yang jauh lebih lengkap dan akurat. Dengan memanfaatkan teknik Signal Matching Analysis, metode ini mampu mengidentifikasi distribusi tahanan tanah, memisahkan kapasitas gesek dan tahanan ujung, mensimulasikan kurva beban-penurunan, hingga mengevaluasi integritas tiang pancang secara lebih mendalam.
Jika pengujian PDA dapat diibaratkan sebagai proses pemeriksaan awal yang memberikan gambaran kondisi pondasi secara cepat, maka CAPWAP adalah analisis lanjutan yang menjelaskan secara rinci bagaimana tiang pancang bekerja dalam menopang beban struktur.
