Mengenal Pile Integrity Test (PIT)

Pile Integrity Test (PIT) adalah metode non-destructive testing untuk mengevaluasi integritas struktur tiang pancang atau bored pile dengan menganalisis respons gelombang akibat pukulan ringan pada kepala pile. Pengujian ini membantu mendeteksi cacat seperti retak, necking, atau diskontinuitas sejak dini sehingga risiko kegagalan fondasi dapat diminimalkan. Dengan data PIT, engineer dan kontraktor dapat mengambil keputusan yang lebih akurat terkait kelayakan dan kualitas pile di proyek.

Pile atau tiang pancang merupakan struktur utama pada bangunan untuk menyalurkan beban ke lapisan tanah dalam. Kasus seperti necking, honeycombing, atau bahkan retak pada tiang pancang bor (bore pile) cukup sering jarang terjadi. Kerusakan ini sering kali tidak terdeteksi sampai akhirnya menimbulkan masalah serius mulai dari penurunan daya dukung hingga kegagalan struktur.

Itulah mengapa perlu dilakukan pengujian Pile Integrity Test (PIT) untuk mengevaluasi kondisi tiang pancang. Berbeda dengan metode uji beban seperti Static Load Test yang fokus pada kapasitas, PIT lebih fokus pada integritas struktur pile itu sendiri, apakah ada cacat, perubahan penampang, atau diskontinuitas di sepanjang batang pile.

Prinsip Kerja Pile Integrity Test

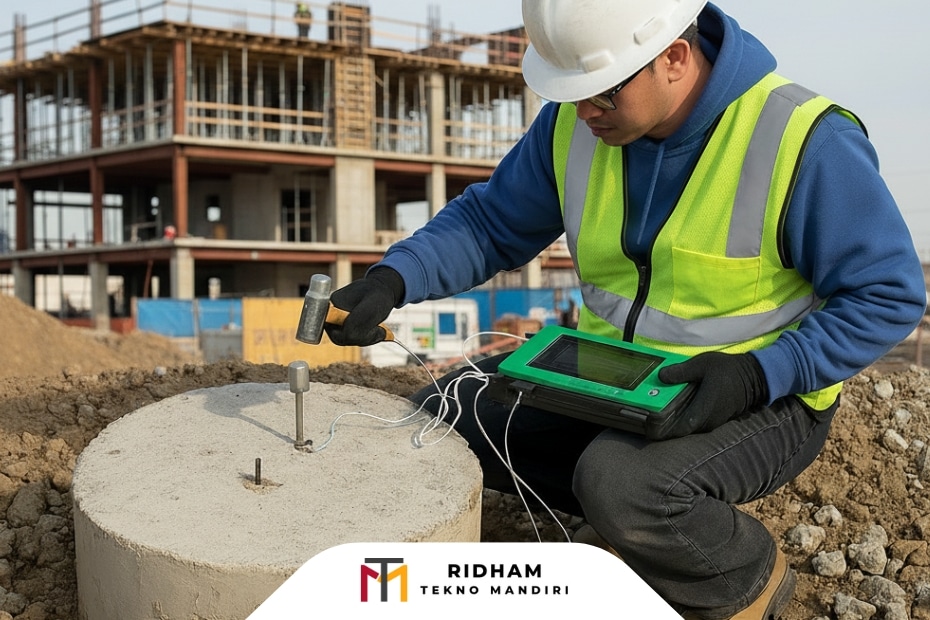

PIT bekerja berdasarkan prinsip gelombang satu dimensi (low strain integrity testing). Pada pengujian ini, bagian kepala pile akan dipukul ringan menggunakan hammer kecil.

Impact tersebut menghasilkan gelombang tegangan yang merambat ke bawah sepanjang pile. Ketika gelombang ini bertemu dengan perubahan impedansi, misalnya akibat retakan, penyempitan (necking), atau ujung pile, gelombang akan dipantulkan kembali ke atas.

Sensor (accelerometer) yang ditempatkan di kepala pile akan menangkap respons ini, dan data tersebut kemudian dianalisis dalam bentuk grafik waktu terhadap refleksi gelombang.

Analogi sederhananya seperti mengetuk pipa: jika pipa utuh, suara yang dihasilkan akan konsisten. Tapi jika ada bagian yang rusak atau berbeda, karakter suara akan berubah.

Fungsi Utama dalam Proyek

Pile Integrity Test digunakan untuk:

Mendeteksi cacat struktural pada pile
Mengetahui panjang efektif pile
Mengidentifikasi perubahan diameter atau material
Verifikasi kualitas hasil pengecoran bored pile

Meskipun tidak menggantikan uji beban, PIT menjadi screening tool yang sangat efektif untuk memastikan kualitas awal sebelum melangkah lebih jauh.

Kapan dan Di Mana Digunakan

PIT biasanya dilakukan:

Setelah pengecoran pile selesai dan beton sudah cukup mengeras
Sebelum struktur atas mulai dibangun
Pada proyek dengan jumlah pile besar sebagai metode sampling

Metode ini sangat umum digunakan pada:

Proyek gedung bertingkat
Jembatan
Infrastruktur transportasi
Proyek industri dengan beban berat

Risiko Jika Tidak Digunakan

Mengabaikan PIT sama saja dengan “berharap” bahwa semua pile yang dipasang sudah sempurna. Dalam praktiknya, ini cukup berisiko.

Beberapa potensi masalah yang bisa terjadi:

Cacat pile tidak terdeteksi sejak awal
Kegagalan lokal yang memicu kerusakan struktur
Biaya remedial yang jauh lebih mahal dibanding biaya testing
Reputasi proyek yang terdampak

Lebih buruk lagi, jika masalah baru ditemukan setelah struktur berdiri, opsi perbaikannya menjadi jauh lebih kompleks.

Practical Insight / Studi Kasus Ringan

Dalam banyak proyek, terutama dengan bored pile diameter besar, sering ditemukan kasus necking akibat metode pengecoran yang kurang optimal, misalnya karena slurry yang tidak terkontrol atau gangguan saat tremie.

Secara visual, pile terlihat “baik-baik saja” dari atas. Tapi saat dilakukan PIT, muncul refleksi gelombang yang menunjukkan adanya penyempitan di kedalaman tertentu.

Dalam kondisi seperti ini, civil engineer punya beberapa opsi:

Melakukan pengujian tambahan (misalnya Crosshole Sonic Logging jika tersedia)
Memutuskan apakah pile masih layak digunakan
Atau melakukan perkuatan/penambahan pile
