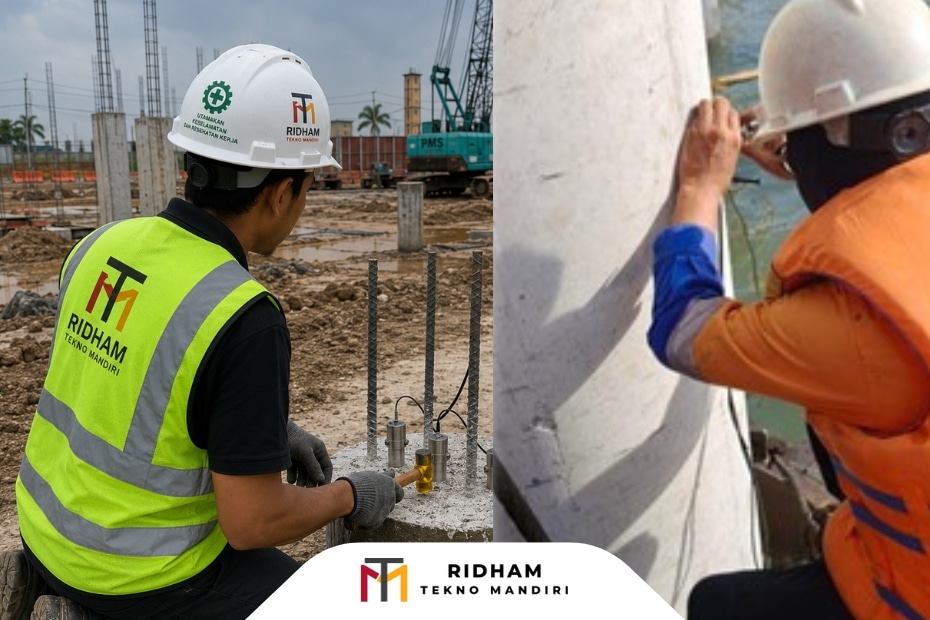

Pengujian pondasi bored pile gedung dilakukan untuk mengevaluasi kapasitas daya dukung dan integritas tiang pondasi (pile) setelah proses konstruksi. Metode yang sering digunakan yaitu PDA Test untuk mengevaluasi kapasitas dinamis, PIT Test untuk mendeteksi indikasi perubahan penampang atau adanya anomali pada tiang, serta CSL Test untuk memeriksa integritas beton menggunakan gelombang ultrasonik. Pemilihan metode pengujian perlu disesuaikan dengan tujuan pemeriksaan, desain pondasi, kondisi tanah, dan spesifikasi proyek.
Pondasi merupakan bagian penting pada sebuah bangunan yang sangat menentukan kestabilan struktur secara keseluruhan. Pada bangunan bertingkat, beban dari kolom, balok, pelat, dinding, serta elemen struktural lainnya harus diteruskan ke lapisan tanah yang mampu memikulnya. Ketika kondisi tanah permukaan tidak cukup kuat, pondasi dalam seperti bored pile atau bored pile sering dipilih untuk menyalurkan beban menuju lapisan tanah yang lebih kompeten.
Bored pile dibuat dengan mengebor tanah hingga kedalaman tertentu, memasang tulangan, lalu melakukan pengecoran menggunakan metode yang disesuaikan dengan kondisi lubang bor. Proses tersebut membuat kualitas tiang sangat dipengaruhi oleh kondisi tanah, metode pengeboran, kestabilan lubang, pemasangan tulangan, proses pengecoran, hingga kualitas beton.
Karena sebagian besar badan bored pile berada di bawah permukaan tanah, pemeriksaan visual secara langsung tidak mungkin dilakukan setelah pekerjaan selesai. Di sinilah pengujian pondasi bored pile gedung memiliki peran penting. Pengujian dapat memberikan informasi mengenai kapasitas daya dukung, respons tiang terhadap pembebanan, serta indikasi kondisi atau integritas beton di sepanjang tiang.
Metode yang digunakan tidak selalu sama pada setiap proyek. Pemilihannya perlu disesuaikan dengan tujuan pengujian, desain pondasi, spesifikasi teknis, kondisi lapangan, jumlah tiang, serta kebutuhan quality assurance proyek.
Mengapa Pengujian Pondasi Bored Pile Gedung Penting?
Bored pile bekerja sebagai bagian dari sistem struktur bawah yang menerima dan meneruskan beban bangunan ke tanah. Kegagalan pada satu atau beberapa tiang dapat memengaruhi distribusi beban pada pile cap dan elemen struktur di atasnya. Risiko tersebut menjadi semakin penting pada gedung bertingkat yang memiliki beban vertikal relatif besar.
Pengujian pondasi memberikan data lapangan untuk membandingkan performa aktual tiang dengan rancangan desain. Data tersebut dapat digunakan oleh engineer, konsultan struktur, kontraktor, maupun owner untuk melakukan evaluasi terhadap kapasitas dan kondisi pondasi.
Jenis Pengujian pada Bored Pile Gedung
Salah satu kesalahan yang cukup sering terjadi ialah menganggap seluruh pengujian bore pile mempunyai tujuan yang sama. Padahal, pengujian pada bored pile dapat dirancang untuk menjawab pertanyaan teknis yang berbeda.
Engineer mungkin membutuhkan informasi mengenai kapasitas aksial tiang. Pada kondisi lain, perhatian utama justru tertuju pada integritas beton karena proses pengecoran dilakukan di dalam lubang bor. Ada pula proyek yang membutuhkan evaluasi terhadap perilaku lateral atau kapasitas tarik.
Karena itu, pemilihan metode pengujian perlu dimulai dari pertanyaan: informasi apa yang ingin dibuktikan dari pondasi tersebut?
Untuk mengevaluasi kapasitas melalui pembebanan statis, proyek dapat menggunakan axial loading test. Untuk pengujian dinamis dengan high strain, tersedia metode PDA Test. Bila fokusnya pada integritas tiang dengan gelombang regangan rendah, PIT Test dapat dipertimbangkan. Sementara itu, CSL Test memberikan pemeriksaan integritas beton menggunakan gelombang ultrasonik melalui pipa akses yang telah dipasang dalam bore pile.
Referensi mengenai jenis pengujian bore pile juga mengelompokkan loading test, High Strain Dynamic Pile Test, Pile Integrity Test, serta Sonic Logging Test sebagai metode yang dapat digunakan sesuai informasi yang dibutuhkan dari pondasi.
Loading Test untuk Memverifikasi Respons Pondasi terhadap Beban
Loading test atau uji pembebanan memberikan pendekatan langsung terhadap respons pondasi ketika menerima beban. Pada pengujian aksial tekan, beban diberikan secara bertahap pada kepala tiang dan perpindahan atau settlement diamati selama tahapan pembebanan.
Metode ini penting ketika proyek membutuhkan evaluasi perilaku tiang terhadap beban vertikal secara langsung. Data load-settlement yang diperoleh dapat digunakan untuk mengevaluasi kapasitas dan deformasi tiang sesuai prosedur pengujian yang diterapkan.
Selain beban tekan, pengujian dapat dirancang untuk kebutuhan lateral maupun tarik. Pengujian lateral relevan ketika pondasi menerima gaya horizontal yang signifikan, sedangkan pengujian tarik dapat digunakan ketika terdapat gaya uplift pada struktur.
Pada proyek gedung, kebutuhan pengujian semacam ini perlu ditentukan sejak tahap perencanaan karena sistem reaction load, kentledge atau reaction pile, instrumentasi, serta ruang kerja akan memengaruhi persiapan lapangan.
PDA Test pada Bored Pile
PDA Test atau Pile Driving Analyzer Test menjadi salah satu metode pengujian dinamis yang banyak digunakan untuk memperoleh informasi mengenai kapasitas dan respons tiang terhadap energi pukulan. Metode high strain dynamic testing memanfaatkan gelombang tegangan yang bergerak sepanjang tiang ketika kepala tiang menerima impact.
Pada bored pile, sensor strain transducer dan accelerometer dipasang pada bagian tiang yang telah dipersiapkan. Hammer kemudian memberikan energi ke kepala tiang. Respons gelombang yang ditangkap sensor direkam oleh sistem PDA dan dianalisis untuk memperoleh parameter yang dibutuhkan.
Hasil pengukuran lapangan dapat dilanjutkan dengan analisis CAPWAP untuk menginterpretasikan distribusi tahanan sepanjang tiang serta parameter kapasitas yang relevan. Karena itu, PDA tidak sekadar menghasilkan satu angka daya dukung, tetapi menghasilkan kumpulan data yang perlu dibaca berdasarkan kondisi pengujian dan karakteristik tiang.
Cek layanan PDA Test kami di sini : Jasa PDA Test
Apa yang Dapat Diketahui dari PDA Test?
PDA Test terutama digunakan untuk mengevaluasi respons dinamis dan memperkirakan kapasitas aksial tiang berdasarkan data gelombang. Parameter yang diperoleh dapat mencakup estimasi tahanan ujung, tahanan selimut, respons tegangan, serta indikator energi yang diterima oleh sistem tiang.
Dalam penerapannya pada bored pile, kualitas persiapan kepala tiang sangat penting. Bagian kepala harus memiliki beton yang cukup baik agar impact dari hammer dapat diteruskan secara representatif dan tidak menyebabkan kerusakan pada kepala tiang selama pengujian.
PDA juga dapat digunakan sebagai pelengkap informasi desain. Hasil pengujian tidak seharusnya dibaca secara terpisah dari data investigasi tanah, dimensi tiang, panjang tiang, mutu beton, metode pelaksanaan, serta kondisi aktual proyek.
PIT Test untuk Pemeriksaan Integritas Bored Pile
PIT Test atau Pile Integrity Test memiliki tujuan yang berbeda dari PDA. Bila PDA berfokus pada pengujian dinamis high strain dan evaluasi kapasitas, PIT menggunakan gelombang regangan rendah untuk mendeteksi perubahan karakteristik sepanjang tiang.
Prinsipnya relatif sederhana. Permukaan kepala bored pile dipersiapkan terlebih dahulu, lalu diberikan pukulan menggunakan hammer ringan. Gelombang stress wave bergerak ke bawah sepanjang tiang dan sebagian energi akan dipantulkan ketika menemukan perubahan impedansi.
Cek layanan PIT Test kami di sini : Jasa PIT
Perubahan pantulan tersebut direkam menggunakan accelerometer. Data selanjutnya dianalisis untuk melihat indikasi perubahan penampang atau kondisi sepanjang tiang.
PIT Test untuk Mendeteksi Indikasi Kerusakan Tiang
PIT dapat membantu mengidentifikasi indikasi seperti necking, bulging, perubahan penampang, retak tertentu, atau anomali impedansi pada bored pile. Namun hasil PIT perlu dipahami sebagai interpretasi respons gelombang, bukan pemeriksaan visual langsung terhadap seluruh badan tiang.
Pada bore pile, metode ini sangat berguna sebagai bagian dari program quality control karena sebagian besar struktur tiang berada di bawah tanah dan tidak dapat diperiksa secara visual setelah pengecoran.
Kualitas permukaan kepala tiang sangat menentukan. Permukaan yang tidak rata, beton lemah, material lepas, atau kotoran dapat memengaruhi transfer gelombang dan berpotensi mengganggu kualitas data. Referensi pengujian bore pile juga menekankan pentingnya kondisi kepala tiang yang bersih dalam pelaksanaan PIT.
CSL Test untuk Memeriksa Integritas Beton di Dalam Bored Pile
CSL Test atau Crosshole Sonic Logging menggunakan prinsip perambatan gelombang ultrasonik melalui beton di antara pipa akses yang dipasang pada bore pile.
Metode ini membutuhkan persiapan sejak tahap konstruksi karena pipa CSL perlu ditempatkan di dalam cage tulangan sebelum pengecoran. Setelah beton cukup matang dan siap diuji, probe transmitter dan receiver diturunkan melalui pipa yang berisi air.
Gelombang ultrasonik dikirim dari transmitter menuju receiver. Perubahan waktu tempuh dan karakteristik sinyal dapat memberikan indikasi mengenai keseragaman beton di antara jalur pengukuran.
Apa yang Bisa Dideteksi CSL Test?
CSL dapat membantu mengidentifikasi zona beton yang memiliki indikasi anomali, misalnya area dengan kualitas beton yang tidak seragam, void, segregasi, atau gangguan lain yang memengaruhi transmisi gelombang.
Keunggulan penting CSL terletak pada kemampuannya melakukan pemeriksaan integritas pada bagian dalam bore pile melalui beberapa jalur pengukuran. Karena menggunakan pipa akses, metode ini sangat bergantung pada kualitas pemasangan pipa serta kesiapan beton dan sistem pengukuran.
Sonic logging termasuk metode non-destruktif yang memanfaatkan gelombang ultrasonik untuk memperoleh informasi mengenai kondisi beton di dalam tiang.
Perbedaan PDA Test, PIT Test, dan CSL Test
Ketiga metode tersebut sama-sama dapat digunakan dalam program pengujian bored pile, tetapi informasi yang dicari berbeda.
PDA Test lebih berorientasi pada pengujian dinamis high strain untuk memperoleh informasi mengenai respons tiang terhadap impact dan estimasi kapasitas aksial. Metode ini relevan ketika proyek membutuhkan verifikasi kapasitas dengan metode dinamis.
PIT Test menggunakan low strain impact untuk mengevaluasi respons gelombang dan mencari indikasi perubahan impedansi atau penampang sepanjang tiang. Fokus utamanya berada pada integritas tiang.
CSL Test menggunakan gelombang ultrasonik yang merambat di antara pipa akses di dalam bore pile. Fokusnya pada pemeriksaan integritas beton di zona yang dilewati jalur pengukuran.
Dengan demikian, PDA, PIT, dan CSL tidak tepat diposisikan sebagai metode yang saling menggantikan dalam semua kondisi. Ketiganya dapat saling melengkapi ketika proyek membutuhkan gambaran yang lebih komprehensif mengenai performa dan kualitas bore pile.
Bagaimana Menentukan Metode Pengujian yang Tepat?
Pemilihan metode sebaiknya dimulai dari tujuan proyek. Bila tujuannya berkaitan dengan kemampuan pondasi dalam menerima beban aksial melalui pengujian dinamis, PDA Test dapat menjadi pilihan. Bila fokusnya mencari indikasi perubahan penampang pada bore pile, PIT Test lebih sesuai.
Ketika diperlukan pemeriksaan integritas beton melalui jalur internal pada tiang, CSL Test dapat memberikan informasi yang lebih detail pada zona yang dapat dijangkau oleh jalur pengukuran. Untuk kebutuhan evaluasi respons terhadap pembebanan statis, loading test dapat digunakan sesuai rancangan pengujian.
Pada proyek tertentu, kombinasi beberapa metode justru memberikan hasil yang lebih kuat. Contohnya, PDA dapat digunakan untuk evaluasi kapasitas, sementara PIT atau CSL digunakan untuk memeriksa integritas. Data konstruksi dan investigasi tanah selanjutnya menjadi konteks penting dalam interpretasi hasil.
Persiapan Sebelum PDA dan PIT Test
Persiapan kepala bored pile menjadi salah satu faktor yang tidak boleh diabaikan. Kepala tiang harus memiliki kondisi beton yang memadai dan permukaan yang siap menerima impact maupun sensor.
Pada PDA, area pemasangan sensor perlu disiapkan agar strain transducer dan accelerometer dapat bekerja dengan baik. Sistem hammer juga perlu disesuaikan dengan karakteristik tiang dan target mobilisasi kapasitas.
Untuk PIT, permukaan kepala tiang harus relatif rata dan bersih agar energi pukulan dapat ditransmisikan dengan baik. Persiapan yang buruk dapat menghasilkan sinyal yang sulit diinterpretasikan.
Karena karakteristik setiap proyek berbeda, detail persiapan sebaiknya mengikuti prosedur pengujian yang digunakan dan arahan engineer atau spesialis pengujian.
