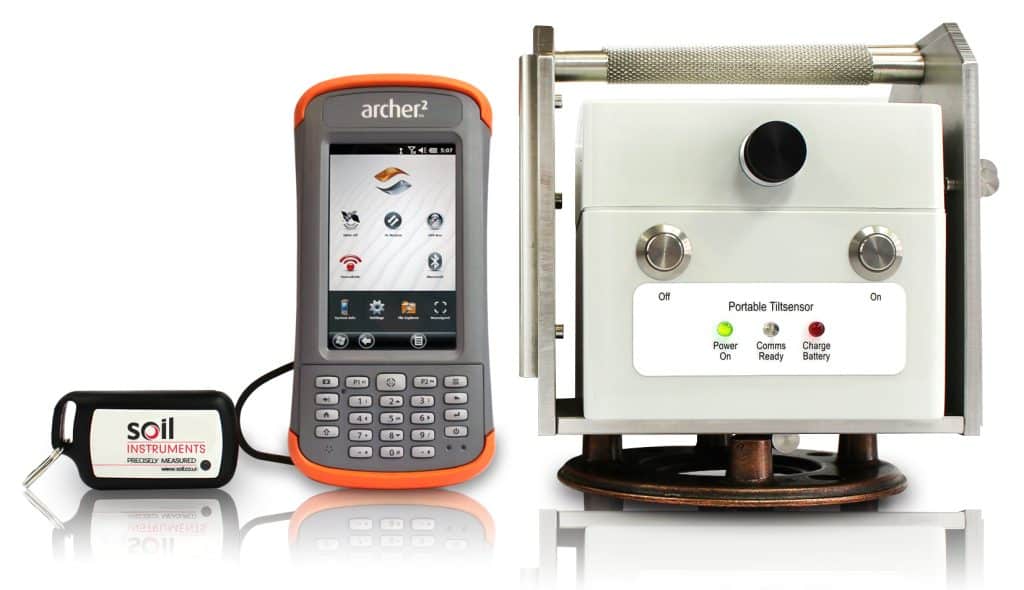

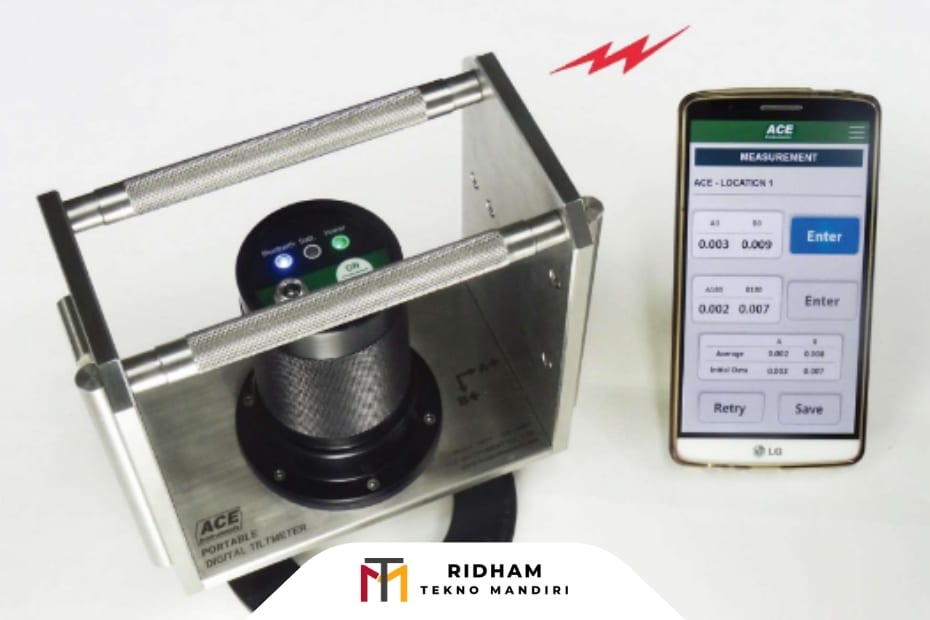

Tiltmeter adalah alat monitoring berpresisi tinggi yang digunakan untuk mendeteksi perubahan kemiringan pada struktur dan tanah. Alat ini berperan penting dalam sistem pemantauan stabilitas dan early warning terhadap potensi kegagalan struktur. Dengan teknologi sensor modern, tiltmeter mampu membaca pergeseran sangat kecil sebelum kerusakan besar terjadi.
Dalam dunia civil engineering dan geology, menjaga stabilitas struktur bukan lagi hanya sekadar melakukan inspeksi secara visual, karena banyak kegagalan bangunan, bendungan, maupun lereng justru diawali oleh pergeseran kecil yang tidak terlihat oleh mata. Titlmeter merupakan solusi untuk mengukur kemiringan tanah secara presisi dan akurat.
Secara sederhana, geotechnical tiltmeter dapat diibaratkan sebagai waterpass digital dengan tingkat presisi yang sangat tinggi. Alat ini dirancang untuk mendeteksi perubahan tilt atau kemiringan sekecil apa pun pada suatu objek yang dipantau, baik itu bangunan, dinding penahan tanah, pilar jembatan, maupun lereng alami.
Prinsip Kerja Geotechnical Tiltmeter
Geotechnical tiltmeter bekerja dengan mengukur sudut kemiringan suatu permukaan terhadap vektor gravitasi vertikal. Pada umumnya, tiltmeter modern menggunakan sensor micro-electro-mechanical system (MEMS) yang tertanam di dalam perangkat.
Di dalam sensor MEMS, terdapat elemen sangat kecil yang bereaksi terhadap gaya gravitasi. Ketika posisi alat berubah akibat kemiringan struktur, terjadi perubahan electrical capacitance pada sensor. Perubahan ini kemudian dikonversi menjadi data sudut kemiringan yang sangat presisi, biasanya dinyatakan dalam satuan degrees, arcseconds, atau millimeters per meter (mm/m).
Keunggulan sistem ini adalah kemampuannya membaca perubahan yang sangat kecil dan konsisten dalam jangka panjang, sehingga cocok untuk monitoring struktural berkelanjutan.
Komponen Utama Geotechnical Tiltmeter
Agar dapat bekerja optimal di lapangan, sebuah geotechnical tiltmeter terdiri dari beberapa komponen penting:
Sensor Tilt
Umumnya menggunakan MEMS atau electrolytic tilt sensor yang memiliki stabilitas tinggi dan sensitivitas sangat baik.
Housing
Casing pelindung yang kuat dan kedap air, sering kali sudah IP68 rated, sehingga aman digunakan di area konstruksi ekstrem maupun lingkungan bawah air.
Data Logger
Berfungsi merekam dan menyimpan data kemiringan. Banyak tiltmeter modern sudah dilengkapi sistem wireless dan mampu mengirim data melalui LoRaWAN atau cellular networks ke cloud platform.
Mounting Plate
Bracket atau dudukan yang dipasang secara permanen ke struktur menggunakan baut atau epoxy agar pergerakan sensor benar-benar mengikuti pergerakan objek yang dipantau.
Penerapan Tiltmeter di Lapangan
Penggunaan titlmeter geoteknik sangat penting untuk menjaga kestabilan dan keaman struktur bangunan dan tanah. Itulah mengapa tiltmeter sering digunakan untuk berbagai aktivitas monitoring geoteknik, seperti :
1. Structural Health Monitoring
Tiltmeter digunakan untuk memantau bangunan lama atau gedung tinggi, terutama saat ada aktivitas galian, excavation, atau tunneling di sekitarnya. Perubahan kemiringan kecil dapat menjadi tanda awal retak atau penurunan pondasi.
2. Landslide Monitoring
Pada lereng yang dikategorikan at-risk, tiltmeter dipasang untuk memantau pergerakan tanah. Jika terjadi peningkatan kecepatan kemiringan, data ini dapat menjadi sinyal awal bahwa longsor berpotensi terjadi.
3. Retaining Walls dan Dams
Dinding penahan tanah dan bendungan menahan tekanan besar dari air dan tanah. Tiltmeter membantu memastikan struktur tersebut tidak mengalami deformasi berlebihan atau pembengkokan yang berbahaya.
4. Bridge Pylons
Pada jembatan, tiltmeter digunakan untuk mendeteksi pergeseran pilar akibat scour, erosi sungai, atau beban lalu lintas berat yang terus-menerus.
Uni-axial vs. Bi-axial Tiltmeter
Berdasarkan arah pengukurannya, geotechnical tiltmeter dibagi menjadi dua jenis utama:
Uni-axial tiltmeter
Mengukur kemiringan dalam satu arah saja, misalnya maju dan mundur.
Bi-axial tiltmeter
Mengukur kemiringan pada dua sumbu (X dan Y). Jenis ini menjadi standar industri karena mampu memberikan gambaran kemiringan struktur secara menyeluruh dalam ruang 3D.
Untuk proyek monitoring profesional, bi-axial tiltmeter umumnya lebih direkomendasikan karena data yang dihasilkan lebih komprehensif.
Tingkat Akurasi dan Presisi
Salah satu keunggulan utama geotechnical tiltmeter adalah tingkat presisinya. Alat ini mampu mendeteksi perubahan hingga 0.0001°, angka yang terdengar kecil tetapi sangat signifikan dalam dunia teknik.
Sebagai ilustrasi, perubahan tersebut setara dengan mendeteksi pergerakan sekitar 1 mm di bagian atas bangunan bertingkat. Dengan tingkat akurasi seperti ini, engineer dapat mengambil tindakan preventif jauh sebelum kerusakan besar terjadi.
Tiltmeter merupakan alat monitoring dalam yang punya peran besar dalam dunia konstruksi dan geoteknik modern. Dengan kemampuan mendeteksi perubahan kemiringan yang sangat kecil, alat ini berfungsi sebagai sistem early warning yang membantu mencegah kegagalan struktur, longsor, dan risiko keselamatan lainnya.
Pemilihan jenis tiltmeter, metode pemasangan, serta sistem pengolahan data yang tepat akan sangat menentukan keberhasilan program monitoring.
Jika Anda membutuhkan alat dan juga layanan monitoring tiltmeter bisa menghubungi Ridham Tekno Mandiri. Kami memiliki tim yang memiliki jam terbang tinggi dalam melakukan berbagai aktivitas monitoring geoteknik, termasuk tiltmeter.
Konsultasikan kebutuhan Anda, Ridham Tekno siap memberikan rekomendasi yang sesuai. Segera hubungi kami :
