Pile Integrity Test (PIT) adalah metode pengujian tiang pondasi yang digunakan untuk mengevaluasi integritas atau kualitas fisik tiang pancang dan bored pile tanpa merusak struktur. Pengujian ini memanfaatkan gelombang tegangan dari tumbukan ringan untuk mendeteksi indikasi retak, rongga, penyempitan penampang, atau cacat konstruksi lainnya sebagai bagian dari proses quality control pondasi. Berkat proses yang cepat, efisien, dan sesuai untuk berbagai jenis proyek, PIT menjadi salah satu pile test yang paling banyak digunakan sebelum struktur bangunan memasuki tahap konstruksi berikutnya.
Pondasi merupakan elemen yang memikul seluruh beban bangunan dan menyalurkannya ke lapisan tanah yang memiliki daya dukung memadai. Kualitas pondasi yang baik akan menentukan stabilitas struktur dalam jangka panjang, baik pada proyek gedung bertingkat, jembatan, pelabuhan, kawasan industri, maupun infrastruktur lainnya.
Karena sebagian besar badan tiang berada di bawah permukaan tanah, pemeriksaan visual saja tidak cukup untuk memastikan kondisinya. Dibutuhkan metode pengujian yang mampu mengevaluasi integritas tiang tanpa merusaknya.
Salah satu metode yang paling banyak digunakan adalah Pile Integrity Test (PIT). Pengujian ini menjadi bagian penting dalam proses quality control karena mampu memberikan gambaran mengenai kondisi fisik tiang pondasi secara cepat, efisien, dan non-destruktif. Melalui hasil pengujian, engineer dapat mengetahui apakah terdapat indikasi retak, penyempitan penampang, rongga beton, atau anomali lain yang berpotensi memengaruhi performa pondasi.
Lalu, apa sebenarnya Pile Integrity Test (PIT), bagaimana cara kerjanya, dan mengapa pengujian ini menjadi standar pada banyak proyek konstruksi? Simak pembahasannya berikut.
Apa Itu Pile Integrity Test (PIT)?
Pile Integrity Test (PIT) adalah metode uji tiang pondasi yang bertujuan mengevaluasi integritas atau kualitas fisik suatu tiang menggunakan gelombang tegangan yang dihasilkan dari tumbukan ringan pada kepala tiang. Metode ini termasuk dalam kategori Non-Destructive Testing (NDT) karena tidak menyebabkan kerusakan pada pondasi yang diuji.
Saat kepala tiang dipukul menggunakan hammer khusus, gelombang akan merambat sepanjang badan tiang hingga mencapai ujungnya. Jika sepanjang lintasan terdapat perubahan dimensi, retakan, rongga, atau cacat lainnya, sebagian gelombang akan dipantulkan kembali ke permukaan. Pantulan tersebut direkam oleh sensor accelerometer dan dianalisis menggunakan perangkat lunak khusus untuk mengetahui indikasi kondisi pondasi.
Perlu dipahami bahwa pengujian PIT tidak digunakan untuk menentukan kapasitas daya dukung pondasi. Fokus utamanya adalah memeriksa kualitas struktur tiang. Apabila proyek membutuhkan data mengenai kapasitas beban aksial, metode seperti Pile Driving Analyzer (PDA Test) atau Static Load Test menjadi pilihan yang lebih sesuai.
Mengapa Pengujian PIT Penting dalam Proyek Konstruksi?
Pada proses pembangunan pondasi, berbagai kondisi dapat memengaruhi kualitas akhir tiang. Kesalahan pengecoran, segregasi beton, masuknya lumpur ke dalam lubang bored pile, kerusakan saat pemancangan, hingga penyambungan yang kurang sempurna dapat menimbulkan cacat yang tidak terlihat dari permukaan.
Apabila kondisi tersebut tidak terdeteksi sejak awal, risiko penurunan kualitas struktur akan meningkat. Dalam beberapa kasus, kerusakan pondasi bahkan dapat menyebabkan penurunan diferensial, retak pada bangunan, hingga kegagalan struktur apabila tidak segera ditangani.
Melalui pengujian tiang pancang menggunakan PIT, kontraktor, konsultan pengawas, maupun pemilik proyek memperoleh informasi awal mengenai kualitas pondasi sebelum pekerjaan berlanjut ke tahap berikutnya. Hasil evaluasi tersebut membantu pengambilan keputusan secara lebih cepat, apakah pondasi dapat diterima, memerlukan pemeriksaan lanjutan, atau perlu dilakukan tindakan perbaikan.
Efisiensi juga menjadi salah satu alasan mengapa metode ini sangat populer. Dalam satu hari kerja, puluhan hingga ratusan titik pondasi dapat diperiksa, tergantung kondisi lapangan dan jumlah personel yang bertugas. Dibandingkan metode pengujian lain yang membutuhkan waktu lebih lama, PIT menawarkan solusi yang lebih praktis untuk proyek dengan jumlah pondasi besar.

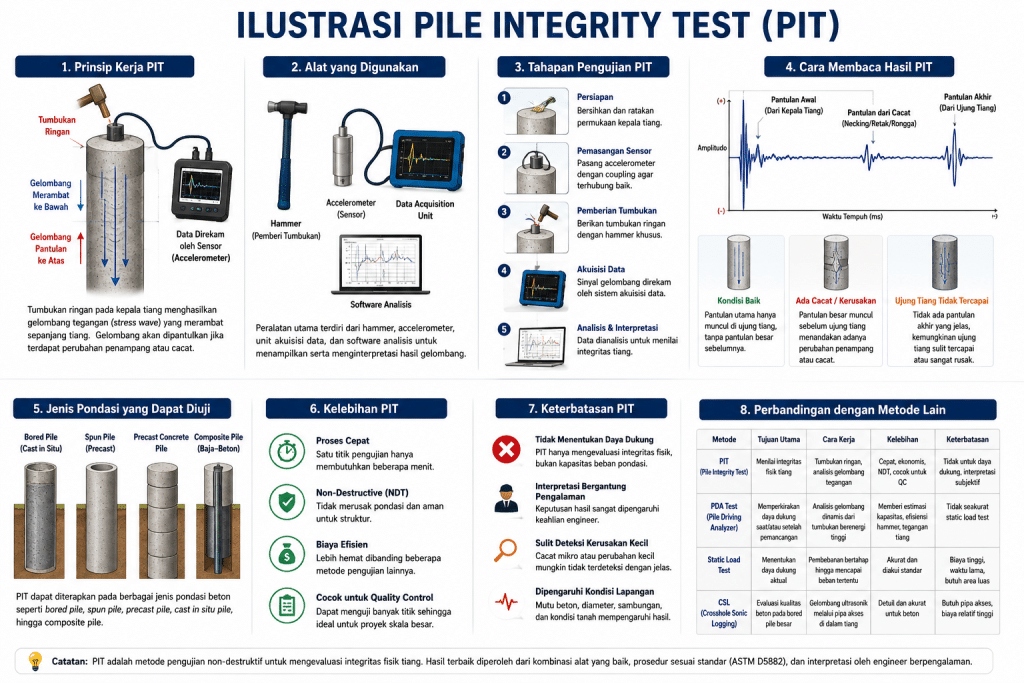

Prinsip Kerja Pile Integrity Test
Prinsip kerja PIT didasarkan pada teori perambatan gelombang tegangan (stress wave). Ketika kepala tiang menerima tumbukan ringan, energi tersebut berubah menjadi gelombang kompresi yang bergerak menuju ujung pondasi.
Selama gelombang merambat, sensor accelerometer merekam respons yang kembali ke permukaan. Apabila bentuk dan dimensi tiang seragam, pantulan utama akan berasal dari ujung pondasi sesuai panjang desain. Sebaliknya, bila terdapat perubahan penampang, retakan, rongga, atau sambungan yang kurang baik, sebagian gelombang akan dipantulkan lebih awal.
Software analisis kemudian menampilkan grafik respons gelombang yang menjadi dasar interpretasi engineer. Dari pola tersebut, tenaga ahli dapat mengidentifikasi kemungkinan adanya anomali pada badan tiang.
Walaupun terlihat sederhana, proses interpretasi memerlukan pengalaman dan pemahaman mengenai perilaku gelombang dalam material beton. Faktor seperti mutu beton, panjang tiang, diameter pondasi, serta karakteristik tanah di sekitar pondasi turut memengaruhi bentuk sinyal yang dihasilkan.
Peralatan yang Digunakan dalam Pengujian PIT
Keberhasilan Pile Test menggunakan metode PIT sangat bergantung pada kualitas peralatan yang digunakan. Seluruh komponen bekerja secara terintegrasi untuk menghasilkan data yang akurat.
Hammer Pengujian
Hammer berfungsi menghasilkan impuls awal pada kepala tiang. Energi tumbukan yang diberikan relatif kecil sehingga tidak menimbulkan kerusakan pada beton. Tujuannya hanya menciptakan gelombang yang mampu merambat sepanjang badan pondasi.
Accelerometer
Sensor accelerometer dipasang pada kepala tiang menggunakan bahan coupling agar transfer sinyal berlangsung optimal. Perangkat ini merekam percepatan akibat gelombang pantul dan mengirimkannya ke unit akuisisi data.
Data Acquisition Unit
Unit ini menerima sinyal dari accelerometer, mengubahnya menjadi data digital, lalu meneruskannya ke perangkat lunak analisis. Teknologi modern memungkinkan hasil pengujian ditampilkan secara langsung di lapangan sehingga evaluasi dapat dilakukan dengan lebih cepat.
Software Analisis
Perangkat lunak menampilkan grafik gelombang, waktu tempuh sinyal, serta pola refleksi yang muncul selama pengujian. Meskipun software membantu proses analisis, keputusan akhir tetap berada di tangan engineer yang memahami karakteristik pondasi dan perilaku gelombang.
Tahapan Pelaksanaan Pengujian Tiang Pancang
Pelaksanaan pengujian PIT diawali dengan pemeriksaan kondisi kepala tiang. Permukaan beton harus bersih, rata, dan bebas dari material lepas agar sensor dapat bekerja secara optimal.

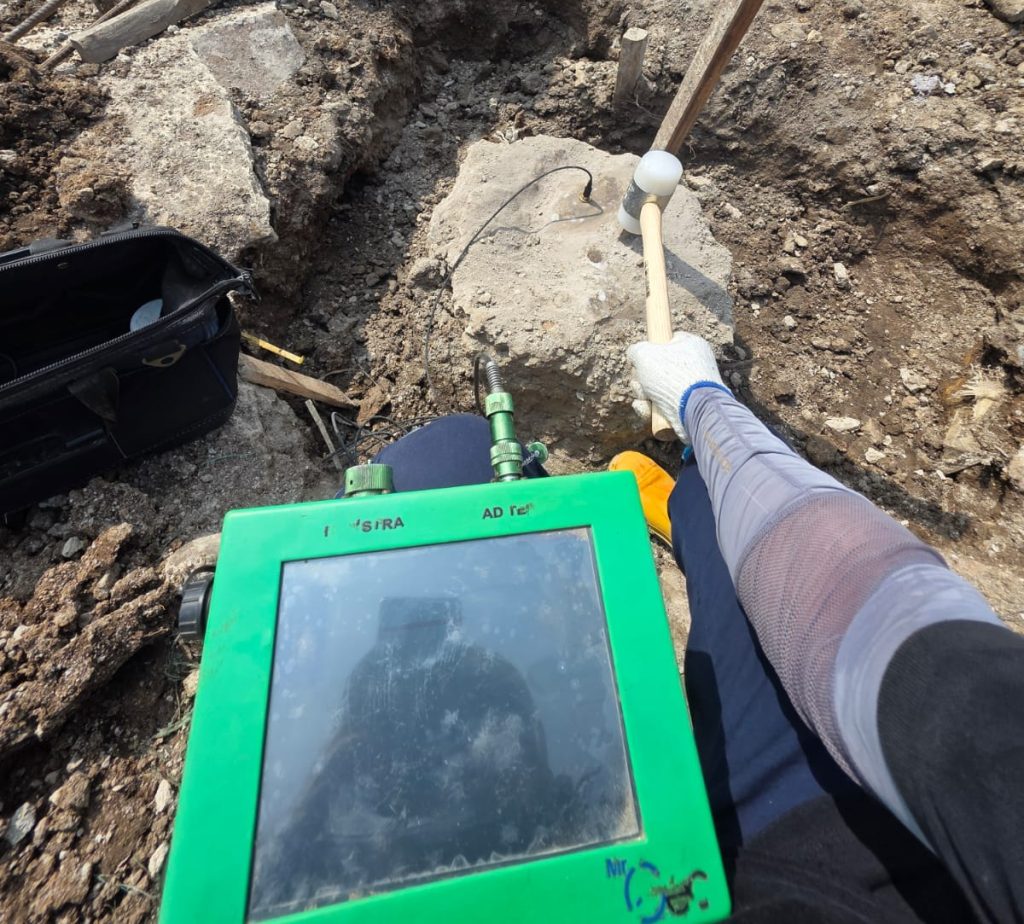

Setelah itu, accelerometer dipasang pada posisi yang telah ditentukan. Operator kemudian memberikan beberapa tumbukan ringan menggunakan hammer khusus. Setiap tumbukan menghasilkan gelombang yang direkam secara otomatis oleh sistem.
Pengujian biasanya dilakukan lebih dari satu kali pada setiap titik untuk memastikan konsistensi data. Bila seluruh rekaman menunjukkan pola yang serupa, tingkat kepercayaan terhadap hasil pengujian akan semakin tinggi.
Seluruh data yang diperoleh kemudian dianalisis untuk melihat ada atau tidaknya indikasi perubahan penampang, retakan, rongga, atau cacat lain pada badan tiang.
Cara Membaca Hasil Pengujian PIT
Pada tiang dengan kualitas baik, pantulan utama muncul sesuai panjang pondasi yang direncanakan. Grafik umumnya menunjukkan pola yang stabil tanpa adanya refleksi besar sebelum mencapai ujung tiang.
Apabila muncul pantulan signifikan di bagian tengah grafik, engineer akan mengevaluasi kemungkinan adanya penyempitan diameter (necking), retakan, honeycomb, segregasi beton, maupun perubahan geometri lainnya.
Meskipun demikian, tidak semua pantulan menunjukkan kerusakan. Perubahan jenis tanah, variasi diameter sesuai desain, maupun sambungan konstruksi juga dapat menghasilkan refleksi yang serupa. Oleh karena itu, hasil PIT sebaiknya selalu dianalisis bersama data konstruksi dan kondisi lapangan.
Kelebihan dan Keterbatasan Pile Integrity Test
Salah satu keunggulan utama PIT terletak pada kecepatan pelaksanaannya. Dalam waktu singkat, banyak titik pondasi dapat diperiksa tanpa mengganggu aktivitas proyek. Metode ini juga tidak merusak struktur sehingga pondasi tetap dapat digunakan setelah pengujian selesai.
Dari sisi biaya, PIT lebih ekonomis dibanding beberapa metode pengujian pondasi lainnya. Efisiensi tersebut menjadikannya pilihan yang ideal sebagai bagian dari program quality control pada proyek berskala kecil maupun besar.
Meskipun demikian, PIT memiliki keterbatasan. Pengujian ini tidak dirancang untuk menghitung kapasitas daya dukung pondasi. Selain itu, interpretasi hasil sangat dipengaruhi oleh pengalaman engineer. Pada kondisi tertentu, cacat yang sangat kecil atau geometri pondasi yang kompleks dapat memerlukan metode investigasi tambahan agar hasil evaluasi menjadi lebih komprehensif.
Perbedaan PIT dengan Metode Pile Test Lain
Dalam dunia geoteknik, terdapat beberapa metode Pile Test yang memiliki tujuan berbeda.
Pile Integrity Test (PIT) difokuskan pada pemeriksaan kualitas fisik atau integritas tiang. Metode ini sangat efektif untuk mendeteksi indikasi cacat konstruksi tanpa merusak pondasi.
Berbeda dengan PIT, Pile Driving Analyzer (PDA Test) digunakan untuk memperkirakan kapasitas daya dukung pondasi berdasarkan analisis gelombang dinamis yang dihasilkan selama proses tumbukan berenergi tinggi. Pengujian ini juga memberikan informasi mengenai efisiensi hammer dan tegangan yang terjadi pada tiang saat pemancangan.
Sementara itu, Static Load Test masih menjadi metode acuan dalam menentukan kapasitas beban pondasi karena dilakukan dengan memberikan pembebanan secara bertahap hingga mencapai nilai tertentu. Pengujian ini membutuhkan waktu lebih lama dan biaya yang lebih besar dibanding PIT.
Untuk bored pile berdiameter besar, sering digunakan metode Crosshole Sonic Logging (CSL). Berbeda dengan PIT, CSL memanfaatkan gelombang ultrasonik yang dikirim melalui pipa akses yang telah dipasang sebelum pengecoran sehingga mampu memberikan informasi kualitas beton secara lebih detail.
Tips Memilih Perusahaan PIT yang Profesional
Keakuratan hasil pengujian tiang pancang tidak hanya ditentukan oleh kualitas alat, tetapi juga kompetensi tim yang melakukan pengujian. Karena itu, memilih Perusahaan PIT yang berpengalaman menjadi langkah penting agar data yang diperoleh benar-benar dapat dijadikan dasar pengambilan keputusan.
Pastikan penyedia jasa memiliki tenaga ahli yang memahami interpretasi hasil pengujian, menggunakan peralatan yang telah dikalibrasi, serta mampu menyajikan laporan yang lengkap dan mudah dipahami. Pengalaman menangani berbagai jenis proyek juga menjadi nilai tambah karena setiap kondisi pondasi memiliki karakteristik yang berbeda.
Perusahaan profesional umumnya tidak hanya menyerahkan grafik hasil pengujian, tetapi juga memberikan analisis teknis beserta rekomendasi apabila ditemukan indikasi anomali pada pondasi.
