Necking dan bulging merupakan perubahan bentuk pada bore pile yang dapat memengaruhi kualitas pondasi. Kondisi tersebut umumnya terjadi akibat proses pengeboran, kondisi tanah, atau pengecoran beton yang kurang optimal. Melalui Pile Integrity Test (PIT Test), engineer dapat mendeteksi indikasi perubahan dimensi tiang secara non-destruktif sehingga integritas pondasi dapat dievaluasi sebelum bangunan menerima beban penuh.
Pondasi merupakan elemen pertama yang bekerja menerima seluruh beban bangunan. Kualitas pondasi akan menentukan seberapa aman struktur berdiri selama puluhan tahun. Oleh karena itu, setiap tahapan pekerjaan bore pile harus dilaksanakan secara cermat, mulai dari investigasi tanah, pengeboran, pemasangan tulangan, hingga pengecoran beton.
Meski prosedur telah mengikuti spesifikasi teknis, kondisi lapangan sering kali menghadirkan tantangan yang tidak dapat diprediksi sepenuhnya. Jenis tanah yang berubah-ubah, tekanan air tanah, stabilitas lubang bor, hingga kualitas pelaksanaan pekerjaan dapat menyebabkan perubahan bentuk pada badan tiang. Perubahan tersebut dikenal dengan istilah necking dan bulging.
Kedua kondisi tersebut tidak dapat diamati secara visual karena seluruh badan bore pile tertanam di dalam tanah. Dari permukaan, pondasi terlihat baik-baik saja, padahal pada kedalaman tertentu bisa saja terjadi penyempitan atau pembesaran diameter. Apabila kondisi ini tidak diketahui sejak awal, risiko penurunan kualitas pondasi akan semakin besar ketika struktur mulai menerima beban operasional.
Inilah alasan mengapa Pile Integrity Test (PIT Test) menjadi salah satu metode pengujian yang banyak digunakan pada proyek gedung bertingkat, jembatan, pelabuhan, kawasan industri, hingga infrastruktur strategis. Pengujian ini membantu engineer memperoleh gambaran mengenai kondisi integritas tiang tanpa perlu melakukan pembongkaran.
Apa Itu Necking pada Bore Pile?
Dalam dunia geoteknik, necking mengacu pada kondisi ketika diameter bore pile mengalami penyempitan pada satu atau beberapa bagian badan tiang. Penyempitan tersebut menyebabkan luas penampang beton menjadi lebih kecil dibandingkan ukuran yang direncanakan pada gambar desain.
Perubahan ini sering kali muncul akibat kombinasi antara kondisi tanah dan proses konstruksi. Ketika beton tidak mengisi seluruh rongga secara sempurna atau sebagian dinding lubang mengalami longsoran, bentuk akhir pondasi dapat berubah tanpa disadari.
Dari sudut pandang rekayasa struktur, necking perlu mendapat perhatian karena berpengaruh terhadap distribusi gaya di dalam pondasi. Luas penampang yang mengecil menyebabkan tegangan terkonsentrasi pada area tertentu sehingga kemampuan tiang dalam menahan beban dapat berkurang. Semakin besar tingkat penyempitannya, semakin besar pula kemungkinan terjadinya penurunan kapasitas pondasi.
Meskipun demikian, tidak semua necking langsung dinyatakan sebagai kegagalan konstruksi. Engineer akan mempertimbangkan lokasi penyempitan, panjang area yang terdampak, serta hasil pengujian lainnya sebelum menentukan apakah pondasi masih memenuhi persyaratan desain.
Apa Itu Bulging pada Bore Pile?
Bulging merupakan kondisi ketika diameter bore pile membesar pada bagian tertentu sehingga bentuk badan tiang tidak lagi seragam. Fenomena ini umumnya terjadi ketika tekanan beton segar mendorong tanah di sekitarnya atau akibat perubahan bentuk lubang bor selama proses pengecoran.
Banyak orang menganggap diameter yang lebih besar pasti meningkatkan kekuatan pondasi. Anggapan tersebut tidak sepenuhnya benar. Walaupun luas penampang bertambah, bulging tetap menunjukkan bahwa bentuk pondasi tidak sesuai dengan desain awal. Kondisi tersebut dapat menjadi indikasi adanya longsoran tanah, pencampuran beton dengan material di sekitarnya, atau ketidakstabilan lubang bor.
Pada lapisan tanah lunak, pembesaran diameter juga dapat meningkatkan konsumsi beton secara signifikan. Selisih volume beton yang jauh lebih besar daripada perhitungan teoritis sering menjadi salah satu petunjuk awal bahwa telah terjadi perubahan bentuk pada badan tiang.
Karena itu, bulging tetap memerlukan evaluasi teknis agar dapat dipastikan apakah kondisi tersebut masih dapat diterima atau membutuhkan pemeriksaan lanjutan.
Perbedaan Necking dan Bulging
Walaupun sama-sama berkaitan dengan perubahan dimensi bore pile, necking dan bulging memiliki karakteristik yang berbeda.
Necking ditandai oleh penyempitan diameter sehingga luas penampang beton berkurang. Kondisi ini lebih sering dikaitkan dengan penurunan kapasitas struktur karena jalur distribusi beban menjadi lebih sempit. Semakin besar penyempitan yang terjadi, semakin tinggi konsentrasi tegangan pada area tersebut.
Bulging justru menunjukkan adanya pembesaran diameter. Penampang beton menjadi lebih besar dibandingkan ukuran desain, namun kondisi ini tetap dianggap sebagai bentuk ketidaksesuaian. Pembesaran tersebut dapat mengindikasikan adanya deformasi tanah, longsoran dinding lubang, atau proses pengecoran yang tidak berlangsung secara optimal.
Perbedaan inilah yang membuat interpretasi hasil PIT Test tidak dapat dilakukan hanya dengan melihat satu kurva pantulan gelombang. Data lapangan, volume beton, log pengeboran, dan kondisi geologi harus dianalisis secara bersamaan agar kesimpulan yang dihasilkan benar-benar mencerminkan kondisi pondasi.
Mengapa Perubahan Bentuk Bore Pile Sulit Diketahui?
Salah satu tantangan terbesar dalam pekerjaan pondasi adalah seluruh elemen konstruksi berada di bawah permukaan tanah. Berbeda dengan kolom atau balok yang dapat diperiksa secara visual, kondisi bore pile tidak dapat diamati setelah pengecoran selesai.
Pada masa lalu, evaluasi kualitas pondasi sering mengandalkan catatan pelaksanaan dan volume beton yang digunakan. Cara tersebut memang memberikan gambaran umum, tetapi belum mampu memastikan apakah terdapat perubahan bentuk pada badan tiang.
Perkembangan teknologi pengujian non-destruktif menghadirkan solusi yang jauh lebih efektif. Melalui Pile Integrity Test, gelombang tegangan yang merambat di dalam beton dapat dimanfaatkan untuk mengidentifikasi perubahan impedansi yang mengindikasikan adanya necking, bulging, retakan, atau diskontinuitas lainnya.
Dengan metode ini, proses evaluasi menjadi lebih cepat, efisien, dan tidak merusak pondasi yang telah selesai dibangun.
Mengapa Engineer Perlu Memahami Necking dan Bulging?
Memahami kedua istilah ini bukan hanya penting bagi tenaga ahli geoteknik. Kontraktor, konsultan pengawas, pemilik proyek, hingga mahasiswa teknik sipil juga perlu mengetahui bagaimana perubahan bentuk bore pile dapat memengaruhi kualitas pondasi.
Keputusan untuk menerima atau melakukan investigasi lanjutan terhadap suatu pondasi tidak boleh didasarkan pada dugaan semata. Seluruh proses harus mengacu pada data pengujian dan analisis teknis agar keamanan struktur tetap terjaga.
Dalam proyek bernilai besar, deteksi dini terhadap anomali pondasi mampu mengurangi risiko perbaikan yang memerlukan biaya tinggi setelah struktur selesai dibangun. Oleh sebab itu, pengujian integritas pondasi kini telah menjadi bagian penting dari sistem pengendalian mutu pada berbagai proyek konstruksi modern
Penyebab Necking dan Bulging pada Bore Pile
Perubahan bentuk pada bore pile tidak terjadi secara tiba-tiba. Dalam sebagian besar kasus, necking maupun bulging merupakan hasil dari kombinasi kondisi tanah, metode konstruksi, serta pengendalian mutu selama pekerjaan berlangsung. Memahami penyebabnya membantu tim proyek melakukan tindakan pencegahan sehingga kualitas pondasi tetap terjaga sejak tahap awal.
Kondisi Tanah Menjadi Faktor yang Paling Berpengaruh
Setiap proyek memiliki karakteristik tanah yang berbeda. Ada lokasi yang didominasi tanah lempung lunak, ada pula yang tersusun atas pasir lepas, lanau, atau lapisan tanah bercampur kerikil. Perbedaan karakteristik tersebut sangat memengaruhi kestabilan lubang bor.
Pada tanah yang mudah runtuh, dinding lubang dapat mengalami longsoran sebelum pengecoran selesai dilakukan. Material tanah yang masuk ke dalam lubang akan mengubah bentuk penampang bore pile sehingga diameter tiang tidak lagi seragam. Apabila longsoran menyebabkan sebagian beton tergantikan oleh tanah, peluang terbentuknya necking akan semakin besar.
Sebaliknya, pada lapisan tanah yang sangat lunak, tekanan beton segar dapat mendorong tanah di sekitarnya hingga membentuk pembesaran lokal atau bulging. Kondisi ini sering dijumpai pada proyek yang berada di kawasan rawa, reklamasi, atau daerah dengan muka air tanah yang tinggi.
Stabilitas Lubang Bor Harus Selalu Dijaga
Selama proses pengeboran, lubang harus tetap stabil hingga seluruh tahapan pengecoran selesai. Bila lubang dibiarkan terlalu lama tanpa perlindungan casing atau slurry, risiko deformasi dinding akan meningkat.
Longsoran kecil yang tidak terlihat dari permukaan sering kali menjadi penyebab utama perubahan geometri bore pile. Oleh karena itu, kontraktor umumnya melakukan pengecoran sesegera mungkin setelah kedalaman rencana tercapai agar kondisi lubang tetap terjaga.
Penggunaan casing sementara atau slurry bentonite juga menjadi bagian penting dalam menjaga kestabilan dinding lubang, terutama pada tanah yang memiliki kohesi rendah.
Kesalahan Selama Pengecoran Beton
Pengecoran bore pile berbeda dengan pengecoran struktur beton biasa. Beton harus dialirkan dari dasar lubang menggunakan pipa tremie sehingga material tidak bercampur dengan lumpur maupun air yang berada di dalam lubang.
Gangguan selama proses ini dapat memengaruhi kualitas pondasi. Misalnya, aliran beton yang terputus menyebabkan terbentuknya lapisan material yang tidak homogen. Posisi tremie yang terangkat terlalu tinggi juga meningkatkan kemungkinan beton bercampur dengan lumpur pengeboran.
Campuran tersebut tidak hanya menurunkan mutu beton, tetapi juga dapat membentuk area dengan dimensi yang berbeda dari desain awal.
Pengendalian Volume Beton Memberikan Indikasi Awal
Dalam setiap pekerjaan bore pile, volume beton aktual hampir selalu dibandingkan dengan volume teoritis berdasarkan diameter dan kedalaman desain.
Apabila kebutuhan beton jauh lebih kecil daripada perhitungan, engineer biasanya akan mengevaluasi kemungkinan adanya rongga atau penyempitan pada badan tiang. Sebaliknya, konsumsi beton yang jauh lebih besar dapat menjadi indikasi adanya pembesaran diameter akibat longsoran dinding lubang atau deformasi tanah.
Meskipun demikian, selisih volume beton tidak dapat dijadikan satu-satunya dasar penilaian. Data tersebut perlu dikombinasikan dengan hasil PIT Test agar kondisi pondasi dapat dipahami secara lebih menyeluruh.
Bagaimana PIT Test Bekerja?
Pile Integrity Test atau PIT Test merupakan metode Low Strain Integrity Test yang dirancang untuk mengevaluasi integritas pondasi tanpa merusak struktur. Pengujian dilakukan setelah beton mencapai kekuatan yang memadai sehingga gelombang tegangan dapat merambat dengan baik di sepanjang badan tiang.
Prinsip kerjanya relatif sederhana, tetapi analisis datanya memerlukan pemahaman mengenai perilaku gelombang di dalam material beton.
Gelombang Tegangan Menjadi Sumber Informasi
Pengujian dimulai dengan memberikan pukulan ringan pada kepala bore pile menggunakan hammer khusus. Benturan tersebut menghasilkan gelombang tegangan yang bergerak menuju ujung tiang dengan kecepatan tertentu.
Selama tidak terdapat perubahan geometri maupun mutu beton, gelombang akan terus merambat hingga mencapai dasar pondasi. Ketika bertemu perubahan impedansi, sebagian energi akan dipantulkan kembali menuju permukaan.
Pantulan inilah yang direkam oleh sensor accelerometer yang dipasang pada kepala tiang. Selanjutnya perangkat lunak mengubah data tersebut menjadi grafik yang dapat dianalisis oleh engineer.
Mengapa Perubahan Diameter Menghasilkan Pantulan?
Gelombang tegangan sangat sensitif terhadap perubahan sifat fisik suatu material. Ketika gelombang melewati bagian tiang yang diameternya berubah, hambatan rambat gelombang juga ikut berubah.
Pada area yang mengalami necking, luas penampang mengecil sehingga terjadi perubahan impedansi yang menghasilkan pantulan khas. Sementara itu, bulging menghasilkan pola refleksi yang berbeda karena penampang justru bertambah besar.
Besarnya amplitudo serta waktu munculnya pantulan memberikan informasi mengenai lokasi relatif anomali di dalam badan tiang.
Meskipun demikian, interpretasi hasil tidak dapat dilakukan hanya berdasarkan bentuk grafik. Engineer juga harus mempertimbangkan panjang tiang, mutu beton, kondisi tanah, hingga data pelaksanaan di lapangan.

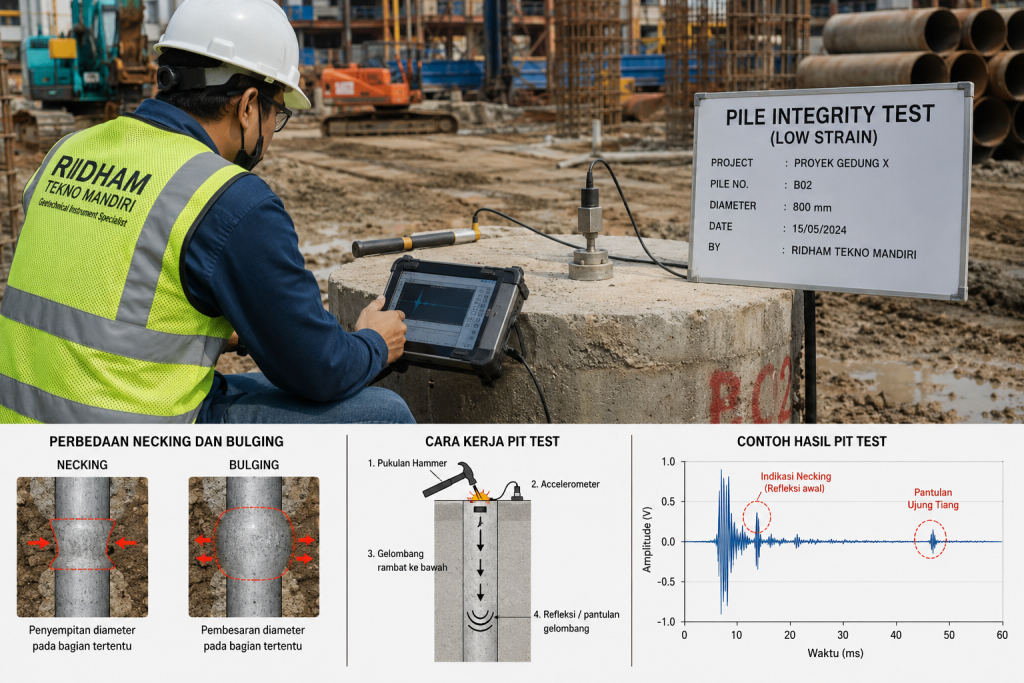

Cara PIT Test Mendeteksi Necking dan Bulging
Keunggulan utama PIT Test terletak pada kemampuannya mendeteksi perubahan kontinuitas tanpa harus melakukan penggalian.
Apabila terdapat penyempitan diameter yang cukup signifikan, pantulan gelombang biasanya muncul lebih awal sebelum sinyal dari ujung tiang diterima. Kondisi tersebut mengindikasikan adanya perubahan impedansi pada kedalaman tertentu.
Pada kasus bulging, karakteristik pantulan berbeda karena perubahan penampang memberikan respons gelombang yang tidak sama dengan necking. Inilah sebabnya interpretasi hasil membutuhkan pengalaman agar tidak terjadi kesalahan diagnosis.
Engineer juga membandingkan hasil beberapa tiang dalam satu lokasi proyek. Pola sinyal yang konsisten sering membantu membedakan apakah pantulan berasal dari kondisi tanah atau benar-benar menunjukkan adanya cacat konstruksi.
Seberapa Akurat PIT Test?
PIT Test dikenal sebagai salah satu metode yang efektif untuk mengevaluasi integritas pondasi secara cepat. Dalam satu hari, puluhan hingga ratusan bore pile dapat diperiksa tanpa mengganggu aktivitas konstruksi.
Namun, penting dipahami bahwa PIT Test bukan alat untuk mengukur kapasitas dukung pondasi. Pengujian ini berfokus pada identifikasi perubahan kontinuitas dan indikasi cacat pada badan tiang.
Akurasi hasil sangat dipengaruhi oleh beberapa faktor, mulai dari kualitas permukaan kepala tiang, umur beton, pemasangan sensor, hingga pengalaman engineer dalam melakukan interpretasi data.
Karena itu, hasil PIT Test sebaiknya tidak dibaca secara terpisah. Informasi dari boring log, catatan pengecoran, volume beton, serta kondisi geologi tetap diperlukan agar kesimpulan yang diperoleh benar-benar mencerminkan kondisi pondasi.
Keterbatasan PIT Test yang Perlu Dipahami
Walaupun menjadi metode yang populer dalam pengujian pondasi, PIT Test tetap memiliki beberapa keterbatasan.
Pengujian ini bekerja berdasarkan analisis gelombang sehingga tidak dapat memperlihatkan bentuk fisik cacat secara langsung. Engineer hanya memperoleh indikasi adanya perubahan impedansi yang kemudian dikaitkan dengan kemungkinan necking, bulging, retakan, atau perubahan mutu beton.
Selain itu, anomali yang sangat kecil atau berada pada kondisi tertentu mungkin menghasilkan sinyal yang sulit dibedakan dari pantulan alami gelombang. Oleh sebab itu, pengalaman operator dan kualitas interpretasi memiliki pengaruh yang sangat besar terhadap hasil akhir.
Pada proyek yang memerlukan tingkat keyakinan lebih tinggi, hasil PIT Test biasanya dipadukan dengan metode investigasi lain agar evaluasi pondasi menjadi lebih komprehensif.
Mengapa PIT Test Menjadi Pilihan Banyak Proyek?
Meskipun memiliki keterbatasan, PIT Test tetap menjadi salah satu metode uji pondasi yang paling banyak digunakan karena menawarkan keseimbangan antara kecepatan, biaya, dan efektivitas.
Pengujian dapat dilakukan tanpa merusak pondasi sehingga tidak memerlukan pekerjaan perbaikan setelah inspeksi selesai. Prosesnya relatif singkat, peralatan mudah dipindahkan ke berbagai titik, dan hasil awal dapat diperoleh dalam waktu yang cepat.
Keunggulan tersebut menjadikan PIT Test sebagai bagian penting dari program quality control pada proyek gedung bertingkat, rumah sakit, pelabuhan, jalan layang, bendungan, hingga fasilitas industri yang mengutamakan keandalan pondasi.
Pada akhirnya, tujuan utama pengujian bukan hanya menemukan cacat konstruksi, melainkan memastikan bahwa setiap bore pile memiliki integritas yang memadai untuk mendukung struktur sesuai dengan umur rencana bangunan.
Hubungan PIT Test dengan Metode Uji Pondasi Lainnya
Dalam pekerjaan pondasi, tidak ada satu metode pengujian yang mampu menjawab seluruh aspek kualitas bore pile. Setiap jenis pengujian memiliki tujuan yang berbeda sehingga pemilihannya harus disesuaikan dengan kebutuhan proyek. Di sinilah pentingnya memahami peran Pile Integrity Test (PIT Test) dibandingkan metode lain seperti Crosshole Sonic Logging (CSL), Pile Driving Analyzer (PDA Test), dan Static Load Test (SLT).
PIT Test berfokus pada pemeriksaan integritas badan tiang. Pengujian ini membantu mengidentifikasi indikasi perubahan dimensi, diskontinuitas beton, retakan, maupun cacat konstruksi lainnya tanpa merusak pondasi. Metode ini sangat efektif sebagai pemeriksaan awal karena prosesnya cepat, biaya relatif efisien, dan dapat diterapkan pada banyak titik dalam waktu singkat.
Berbeda dengan PIT Test, Crosshole Sonic Logging (CSL) menggunakan gelombang ultrasonik yang dipancarkan melalui pipa akses yang telah dipasang di dalam tulangan bore pile sebelum pengecoran. Metode ini mampu memberikan gambaran yang lebih rinci mengenai kualitas beton di bagian dalam tiang. Karena memerlukan pipa akses, CSL umumnya sudah direncanakan sejak tahap desain dan sering digunakan pada pondasi berdiameter besar atau proyek dengan tingkat risiko tinggi.
Sementara itu, Pile Driving Analyzer (PDA Test) memiliki fungsi yang berbeda. Pengujian ini bertujuan mengevaluasi kapasitas dukung tiang berdasarkan respons dinamis akibat pukulan. PDA lebih sering diterapkan pada tiang pancang, meskipun pada kondisi tertentu dapat digunakan pada pondasi bored pile yang dirancang untuk pengujian dinamis.
Adapun Static Load Test (SLT) masih menjadi salah satu metode paling akurat untuk mengetahui kapasitas dukung aktual pondasi. Beban diberikan secara bertahap hingga mencapai nilai tertentu sesuai prosedur pengujian. Meskipun menghasilkan data yang sangat komprehensif, pelaksanaannya membutuhkan waktu lebih lama serta biaya yang lebih besar dibandingkan metode non-destruktif.
Dengan memahami fungsi masing-masing metode, pemilik proyek dapat memilih jenis pengujian yang paling sesuai tanpa harus melakukan pengujian yang tidak diperlukan.
Pentingnya Quality Control pada Pekerjaan Bore Pile
Keberhasilan suatu proyek tidak hanya diukur dari kecepatan penyelesaian pekerjaan, tetapi juga dari konsistensi kualitas setiap elemen konstruksi. Pondasi merupakan bagian yang tidak lagi dapat diperiksa secara visual setelah bangunan berdiri. Kesalahan yang terlewat pada tahap awal berpotensi menimbulkan konsekuensi yang jauh lebih besar ketika proyek telah selesai.
Pelaksanaan quality control yang baik dimulai sejak investigasi tanah, pemilihan metode pengeboran, pengawasan pengecoran, pencatatan volume beton, hingga pengujian integritas menggunakan PIT Test. Seluruh tahapan tersebut saling melengkapi sehingga risiko kegagalan pondasi dapat ditekan semaksimal mungkin.
Dengan pendekatan seperti ini, keputusan yang diambil tidak hanya berdasarkan asumsi, tetapi didukung oleh data lapangan yang dapat dipertanggungjawabkan secara teknis.
