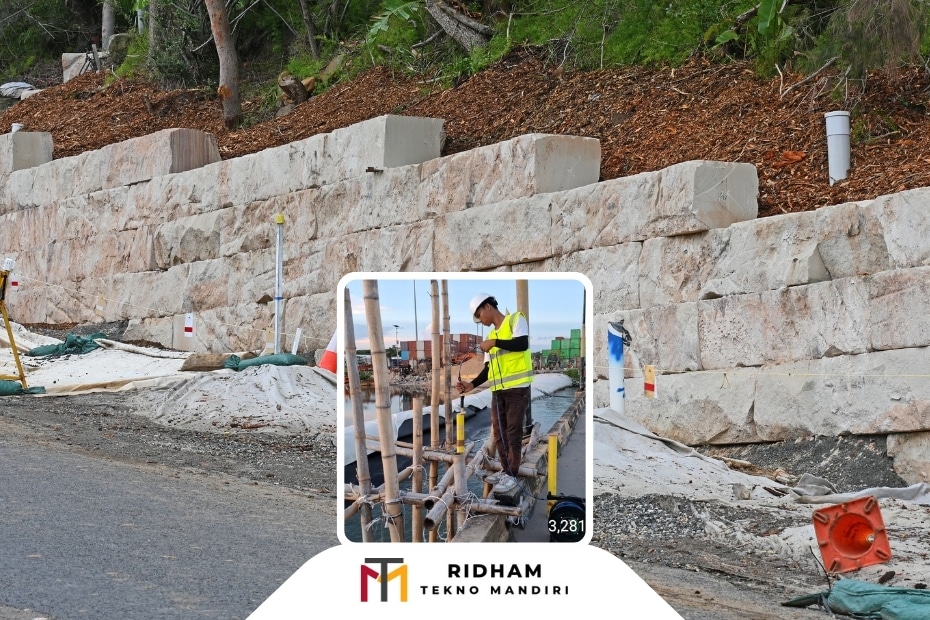

Retaining wall atau dinding penahan tanah merupakan salah satu struktur penting yang digunakan untuk menahan tekanan lateral tanah dan menjaga kestabilan area dengan perbedaan elevasi. Struktur retaining wall ini sering terlihat di area jalan tol yang melintasi bukit, basement gedung, kawasan industri, lereng buatan, hingga area pertambangan. Karena berhubungan langsung dengan kondisi tanah di belakang struktur, kondisi bawah tanah di sekitar retaining wall perlu dipantau secara berkala, terutama ketika terdapat indikasi pergerakan tanah atau perubahan beban.
Salah satu instrumen yang dapat digunakan untuk mengetahui pergerakan lateral di sekitar retaining wall adalah inclinometer. Melalui layanan inclinometer, perubahan kemiringan dan deformasi lateral bawah permukaan dapat diukur secara sistematis sehingga tim proyek memperoleh data yang lebih objektif mengenai kondisi tanah dan struktur yang dipantau.
Peran Layanan Inclinometer pada Monitoring Retaining Wall
Penggunaan inclinometer bukan hanya berkaitan dengan pemasangan alat. Kualitas monitoring sangat bergantung pada bagaimana titik monitoring ditentukan, casing dipasang, pengukuran dilakukan, data diolah, dan hasilnya diinterpretasikan.
Dalam layanan inclinometer untuk retaining wall, pekerjaan dilakukan mulai dari tahap survei awal, penentuan lokasi titik monitoring, instalasi inclinometer casing, pengambilan baseline measurement, pengukuran berkala, pengolahan data, hingga penyusunan laporan monitoring.
Baseline measurement menjadi bagian penting karena data awal dapat digunakan sebagai pembanding terhadap hasil pengukuran berikutnya. Dengan begitu, perubahan yang terjadi selama tahapan konstruksi dapat dipantau secara lebih terstruktur.
Tahapan Monitoring Inclinometer pada Retaining Wall
Monitoring biasanya diawali dengan memahami kondisi proyek dan sistem retaining wall yang digunakan. Informasi mengenai jenis dinding, kedalaman galian, kondisi tanah, tahapan konstruksi, keberadaan bangunan di sekitar lokasi, serta potensi sumber beban tambahan dapat membantu menentukan desain monitoring.
Setelah titik pengamatan ditentukan, inclinometer casing dipasang pada lokasi yang dianggap representatif. Pemasangan harus memperhatikan kondisi lubang bor dan memastikan casing terintegrasi dengan material di sekelilingnya sehingga pergerakan tanah dapat diteruskan secara efektif ke sistem casing.
Setelah instalasi selesai dan kondisi sistem stabil, dilakukan pengukuran awal atau baseline. Pengukuran berikutnya dilakukan berdasarkan interval yang disesuaikan dengan tingkat risiko dan tahapan pekerjaan.
Pada proyek dengan aktivitas galian yang intensif, misalnya, frekuensi monitoring dapat dibuat lebih rapat pada tahap konstruksi yang memiliki potensi perubahan kondisi tanah lebih besar. Sebaliknya, interval pengukuran dapat disesuaikan kembali setelah kondisi proyek relatif stabil.
Data Inclinometer untuk Mengetahui Deformasi Lateral
Salah satu keunggulan inclinometer adalah kemampuannya memberikan data berdasarkan kedalaman. Hal ini membuat monitoring berbeda dari sekadar mengamati perubahan posisi bagian atas retaining wall.
Data hasil pengukuran dapat digunakan untuk membuat profil deformasi lateral terhadap kedalaman. Dengan membandingkan beberapa periode pengukuran, tim dapat mengidentifikasi zona yang menunjukkan perubahan relatif lebih besar.
Informasi tersebut menjadi penting ketika terjadi pergeseran di sekitar retaining wall. Misalnya, apabila deformasi terkonsentrasi pada kedalaman tertentu, kondisi tersebut dapat memberikan petunjuk mengenai zona pergerakan yang perlu mendapatkan perhatian lebih lanjut.
Interpretasi data tetap perlu dilakukan oleh tim geotechnical engineer yang memahami prinsip geoteknik dan kondisi proyek. Nilai perpindahan tidak seharusnya dilihat secara terpisah tanpa mempertimbangkan kondisi tanah, tahapan konstruksi, sistem drainase, beban sekitar, serta instrumen monitoring lainnya.
Integrasi Inclinometer dengan Instrumen Geoteknik Lain
Monitoring retaining wall akan memberikan informasi yang lebih komprehensif apabila inclinometer dikombinasikan dengan instrumen lain.
Misalnya, piezometer dapat digunakan untuk memantau tekanan air pori, sementara settlement monitoring dapat membantu mengetahui perubahan elevasi atau penurunan permukaan. Crack monitoring, survey prism, tilt monitoring, atau instrumen lain juga dapat digunakan sesuai kebutuhan proyek.
Pendekatan multi-instrumentasi membantu tim memahami hubungan antara perubahan kondisi tanah, tekanan air, dan respons struktur. Dengan demikian, keputusan teknis tidak hanya didasarkan pada satu parameter.
Kapan Layanan Inclinometer Dibutuhkan?
Layanan inclinometer dapat dipertimbangkan sejak tahap awal pekerjaan yang melibatkan galian dalam atau struktur penahan tanah. Monitoring juga relevan ketika retaining wall berada dekat dengan bangunan eksisting, jalan, utilitas, fasilitas industri, maupun infrastruktur penting lainnya.
Pada proyek basement gedung bertingkat, misalnya, perubahan kondisi tanah selama proses excavation dapat menjadi perhatian penting. Demikian pula pada proyek jalan atau kawasan dengan perbedaan elevasi yang cukup besar, monitoring deformasi dapat membantu memberikan informasi mengenai respons tanah terhadap pekerjaan konstruksi.
Selain digunakan selama konstruksi, sistem inclinometer juga dapat dimanfaatkan untuk monitoring pascakonstruksi apabila kondisi lokasi membutuhkan observasi jangka panjang.
Layanan Inclinometer Retaining Wall dari Ridham Tekno Mandiri
Memilih penyedia layanan monitoring sebaiknya tidak hanya mempertimbangkan ketersediaan alat. Pengalaman tenaga lapangan, kualitas instalasi, metode pengukuran, sistem pencatatan data, kemampuan pengolahan data, dan kualitas laporan juga perlu diperhatikan.
Untuk proyek retaining wall, penyedia jasa idealnya mampu memahami kebutuhan monitoring berdasarkan kondisi proyek, bukan sekadar melakukan pengukuran rutin. Data yang dikumpulkan perlu disajikan secara jelas agar dapat digunakan oleh engineer, konsultan, kontraktor, maupun pemilik proyek sebagai bagian dari evaluasi kondisi lapangan.
Ridham Tekno Mandiri menyediakan layanan monitoring geoteknik, termasuk layanan jasa inclinometer untuk kebutuhan pemantauan pergerakan lateral tanah pada area retaining wall dan area konstruksi lainnya.
Melalui layanan inclinometer untuk monitoring retaining wall memungkinkan tim proyek memperoleh data mengenai perubahan kemiringan dan deformasi lateral berdasarkan kedalaman.
