Pernahkah Anda bertanya-tanya bagaimana para teknisi dapat mengetahui keberadaan pipa, kabel, rongga, lapisan tanah, atau struktur tertentu di bawah permukaan tanpa harus melakukan penggalian? Salah satu teknologi yang banyak digunakan untuk kebutuhan tersebut adalah Ground Penetrating Radar (GPR) atau yang sering disebut juga sebagai georadar.
GPR merupakan metode geofisika non-destruktif yang memanfaatkan gelombang elektromagnetik untuk memperoleh gambaran kondisi bawah permukaan. Teknologi ini telah digunakan dalam berbagai bidang, mulai dari konstruksi, pemetaan utilitas bawah tanah, investigasi jalan dan jembatan, arkeologi, geologi, hingga penelitian lahan gambut.
GPR telah digunakan untuk berbagai kebutuhan. Misalnya, memanfaatkan GPR untuk mengidentifikasi utilitas bawah tanah sebelum pembangunan fondasi jalan tol. Selain itu, teknologi ini juga bisa digunakan untuk mendeteksi pipa metal, mengidentifikasi retakan bendungan, serta memperkirakan ketebalan gambut.

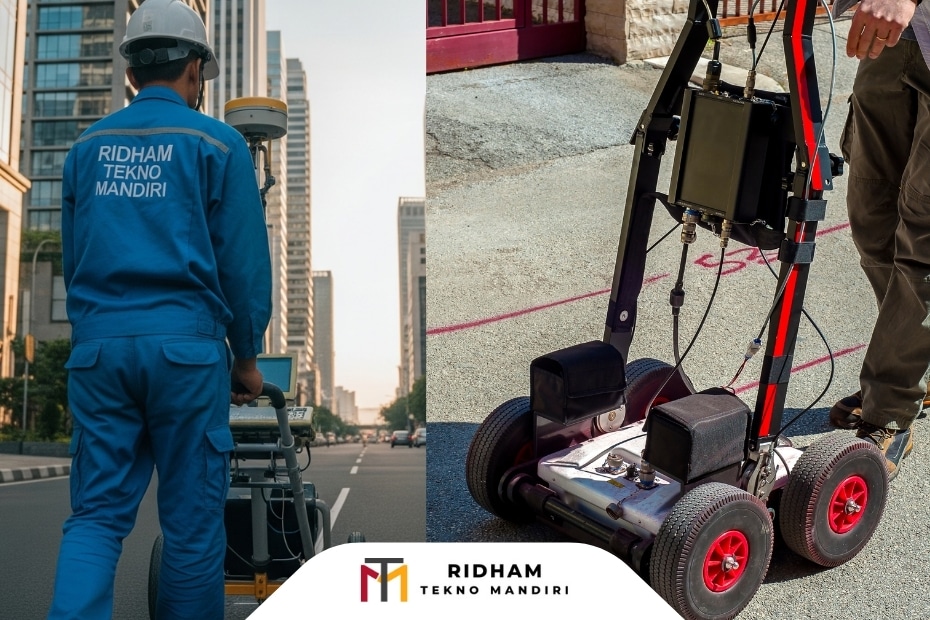

Apa Itu Ground Penetrating Radar (GPR)?
Secara sederhana, Ground Penetrating Radar adalah teknologi radar yang dirancang untuk melihat kondisi di bawah permukaan tanah atau material tertentu.
Jika radar pada umumnya digunakan untuk mendeteksi objek di udara, GPR bekerja dengan mengirimkan pulsa gelombang elektromagnetik ke dalam tanah. Ketika gelombang tersebut bertemu dengan batas antara dua material yang memiliki sifat elektromagnetik berbeda, sebagian energi akan dipantulkan kembali menuju permukaan.
Pantulan tersebut kemudian diterima oleh antena GPR dan direkam oleh sistem sebagai data. Setelah melalui proses pengolahan dan interpretasi, data tersebut dapat ditampilkan dalam bentuk radargram, yaitu citra yang membantu operator memahami posisi dan karakteristik objek atau lapisan bawah permukaan.
Teknologi ini memanfaatkan gelombang elektromagnetik berfrekuensi tinggi dan merekam respons bawah permukaan berdasarkan perubahan sifat dielektrik material. Perubahan sifat listrik, kandungan air, maupun karakteristik material dapat menghasilkan respons berbeda pada radargram.
Bagaimana Cara Kerja GPR?
Prinsip kerja GPR sebenarnya cukup mudah dipahami jika dianalogikan seperti seseorang yang menggunakan senter untuk melihat kondisi sebuah ruangan gelap. Bedanya, GPR menggunakan pulsa elektromagnetik dan bukan cahaya tampak.
Secara umum, prosesnya dapat dijelaskan dalam beberapa tahap.
Pertama, antena pemancar (transmitter) mengirimkan pulsa elektromagnetik ke bawah permukaan. Gelombang tersebut kemudian merambat melalui tanah atau material yang sedang diperiksa.
Ketika gelombang bertemu dengan perubahan material, misalnya batas antara tanah dan pipa, tanah dengan rongga, atau dua lapisan tanah dengan sifat berbeda, sebagian energi gelombang akan dipantulkan kembali.
Pantulan tersebut kemudian ditangkap oleh antena penerima (receiver). Sistem GPR mencatat waktu yang dibutuhkan gelombang untuk bergerak menuju objek dan kembali ke permukaan. Parameter ini dikenal sebagai Two-Way Travel Time (TWT).
Dengan mengetahui kecepatan rambat gelombang pada material, waktu tempuh tersebut dapat digunakan untuk memperkirakan kedalaman objek.
Namun, perlu dipahami bahwa GPR tidak secara langsung “memotret” benda di bawah tanah seperti kamera. Data yang diperoleh berupa respons elektromagnetik yang kemudian harus diolah dan diinterpretasikan. Karena itu, kemampuan dan pengalaman operator memiliki peranan penting dalam menghasilkan interpretasi yang tepat.
Apa Saja yang Bisa Dideteksi dengan GPR?
Salah satu keunggulan GPR adalah fleksibilitas penggunaannya. Teknologi ini dapat digunakan untuk mendeteksi atau memetakan berbagai objek dan perubahan kondisi bawah permukaan.
Dalam pekerjaan konstruksi dan utilitas, GPR dapat membantu menemukan pipa air, pipa hydrant, kabel listrik, kabel komunikasi, serta objek bawah tanah lainnya. Salah satu penelitian di Indonesia menggunakan antena 600 MHz dan berhasil mengidentifikasi beberapa utilitas bawah tanah pada kedalaman sekitar 0,07 hingga 0,74 meter.
GPR juga dapat digunakan untuk memeriksa struktur jalan dan perkerasan, mengetahui ketebalan lapisan, serta membantu mengidentifikasi rongga atau anomali tertentu. Dalam bidang arkeologi, teknologi ini memungkinkan peneliti melakukan investigasi tanpa harus langsung menggali situs.
Sementara itu, pada lingkungan gambut, GPR dapat membantu memperkirakan ketebalan lapisan gambut.
Seberapa Dalam GPR Bisa Menembus Tanah?
Ini merupakan salah satu pertanyaan paling penting sekaligus paling sering disalahpahami.
Tidak ada satu angka kedalaman yang berlaku untuk semua survei GPR.
Kemampuan penetrasi GPR sangat bergantung pada kondisi material bawah permukaan dan spesifikasi alat yang digunakan. Salah satu faktor paling penting adalah frekuensi antena.
Secara umum, antena berfrekuensi tinggi memberikan resolusi yang lebih baik untuk mendeteksi objek kecil dan detail dangkal, tetapi penetrasinya cenderung lebih terbatas. Sebaliknya, frekuensi yang lebih rendah dapat memberikan penetrasi lebih dalam, tetapi detail atau resolusi terhadap objek kecil biasanya berkurang.
Selain frekuensi, konduktivitas listrik tanah merupakan faktor yang sangat menentukan. Material yang memiliki konduktivitas tinggi menyebabkan energi gelombang elektromagnetik lebih cepat mengalami atenuasi atau pelemahan. Kandungan air, salinitas, serta mineral lempung merupakan beberapa faktor yang dapat meningkatkan konduktivitas.
Sebagai gambaran, kondisi pasir atau kerikil yang relatif kering dapat memungkinkan penetrasi jauh lebih dalam. US EPA bahkan mencatat bahwa dalam kondisi tertentu, kedalaman investigasi dapat mencapai puluhan meter pada pasir/kerikil kering. Namun kondisi ideal seperti itu tidak selalu ditemukan di lapangan.
Sebaliknya, tanah dengan kandungan lempung tinggi atau kondisi sangat basah dapat membuat sinyal GPR cepat melemah. Sebuah tinjauan ilmiah mengenai aplikasi GPR pada tanah melaporkan bahwa pada tanah dengan kandungan lempung sekitar 35% atau lebih, penetrasi dapat menjadi sangat dangkal, bahkan tidak mencapai lebih dari sekitar 0,5 meter dalam kondisi tertentu.
Karena itu, menyebut bahwa “GPR mampu menembus hingga 10 meter” atau “GPR hanya mampu mencapai 5 meter” tanpa menjelaskan kondisi tanah dan frekuensi antenanya merupakan penyederhanaan yang kurang tepat.
Mengapa Sinyal GPR Bisa Melemah?
Ketika gelombang elektromagnetik merambat di dalam tanah, energinya tidak selalu tetap. Sebagian energi dapat diserap oleh material, mengalami penyebaran, atau dipengaruhi oleh kondisi lingkungan.
Fenomena ini disebut atenuasi sinyal.
Menurut penelitian mengenai atenuasi GPR, kehilangan energi dipengaruhi oleh karakter elektromagnetik material, termasuk konduktivitas listrik dan permitivitas dielektrik. Semakin besar kehilangan energi selama perjalanan, semakin sulit sistem menerima pantulan dari objek yang berada lebih dalam.
Itulah sebabnya kondisi lapangan sangat menentukan keberhasilan survei. Tanah kering dan relatif resistif umumnya lebih bersahabat bagi GPR dibandingkan tanah yang sangat konduktif, jenuh air, mengandung banyak lempung, atau memiliki kadar garam tinggi.
GPR: Semakin Dalam Belum Tentu Semakin Baik
Dalam survei GPR terdapat kompromi antara kedalaman penetrasi dan resolusi.
Bayangkan Anda ingin melihat sebuah benda kecil yang berada jauh di bawah permukaan. Menggunakan frekuensi tinggi mungkin memberikan detail yang bagus, tetapi sinyalnya bisa terlalu cepat melemah sebelum mencapai benda tersebut. Sebaliknya, menggunakan frekuensi rendah memungkinkan sinyal mencapai kedalaman lebih besar, tetapi kemampuan membedakan objek kecil dapat berkurang.
Karena itu, pemilihan frekuensi antena harus disesuaikan dengan tujuan survei.
Untuk mencari utilitas yang relatif dangkal, antena dengan frekuensi lebih tinggi sering menjadi pilihan karena mampu memberikan resolusi yang baik. Untuk investigasi yang membutuhkan penetrasi lebih dalam, frekuensi yang lebih rendah dapat dipertimbangkan.
Namun keputusan akhir tetap harus mempertimbangkan kondisi tanah, ukuran target, kedalaman target, tingkat noise, serta karakteristik lokasi survei.
Apa Kelebihan dan Keterbatasan GPR?
Keunggulan utama GPR adalah sifatnya yang non-destruktif. Survey dapat dilakukan tanpa harus menggali seluruh area yang diperiksa. Selain itu, proses pengukuran relatif cepat dan dapat menghasilkan gambaran bawah permukaan secara dua dimensi maupun tiga dimensi.
Dalam pekerjaan konstruksi, pendekatan seperti ini dapat membantu mengurangi risiko kerusakan terhadap utilitas yang sudah ada. Dalam penelitian arkeologi atau lingkungan, GPR juga menawarkan keuntungan karena kondisi permukaan dapat dipertahankan.
Namun, perlu dipahami bahwa kualitas hasil GPR sangat dipengaruhi oleh kondisi tanah dan lingkungan. Tanah yang sangat konduktif, kadar air tinggi, kandungan lempung, serta gangguan elektromagnetik dapat menurunkan kualitas sinyal. Selain itu, interpretasi radargram tidak selalu sederhana. Anomali pada radargram belum tentu secara otomatis menunjukkan jenis objek tertentu sehingga hasil GPR idealnya dikombinasikan dengan informasi geologi, data lapangan, atau metode investigasi lainnya.
