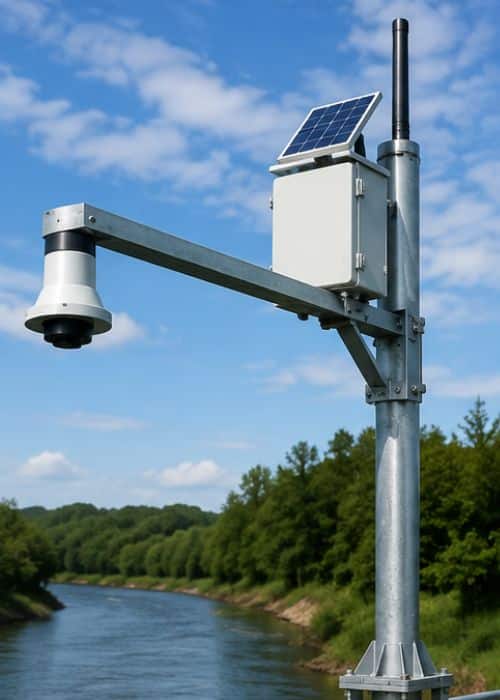

Instalasi sensor radar water level perlu memperhatikan posisi pemasangan, arah sensor, tinggi referensi, serta kondisi permukaan air agar gelombang radar dapat memantul dengan optimal. Sensor sebaiknya dipasang tegak lurus terhadap permukaan air dan bebas dari penghalang seperti dinding, pipa, atau struktur lain yang dapat mengganggu pembacaan, lalu dikonfigurasi sesuai rentang pengukuran dan kebutuhan monitoring.
Mengukur level air tangki atau saluran terbuka berarus keras kerap memicu pusing kepala jika sensor sering error akibat uap dan gelombang. Artikel ini mengupas langkah praktis instalasi sensor radar water level secara efektif, memastikan pembacaan otomatis bekerja akurat tanpa perlu sering diperbaiki.
Mengapa Sensor Radar Jadi Pilihan Utama untuk Automatic Water Level?
Banyak tim teknis di lapangan masih mengandalkan sensor ultrasonik atau pelampung mekanis. Masalahnya, pelampung gampang tersangkut sampah atau kerak, sementara ultrasonik sering terkecoh oleh perubahan suhu ekstrem, angin, dan uap tebal di atas permukaan air.
Sensor radar berbasis frekuensi tinggi, seperti radar 80 GHz, bekerja dengan memancarkan gelombang elektromagnetik melintasi udara tanpa menyentuh fisik air. Penetrasi sinyalnya sanggup menembus busa, debu, dan uap panas.
Pengukuran tanpa kontak ini membuat komponen internal sensor tidak mudah aus. Namun, ketangguhan teknologi radar akan sia-sia jika proses pemasangan awalnya dilakukan sembarangan.
Persiapan Sebelum Pemasangan di Lapangan
Sebelum memanjat struktur atau membuka panel instrumen, ada beberapa kriteria fisik dan teknis yang wajib diperiksa. Kesalahan kecil pada tahap persiapan sering kali berujung pada pembacaan grafik yang “loncat-loncat” saat sistem diuji coba.
- Ketersediaan Catu Daya: Mayoritas sensor radar industri membutuhkan suplai 24V DC yang stabil. Fluktuasi tegangan di atas 5% dapat mengganggu pemrosesan sinyal balik.
- Sudut Pancar (Beam Angle): Semakin tinggi frekuensi radar, semakin sempit sudut pancarnya. Radar 80 GHz biasanya memiliki sudut pancar sekitar 3 hingga 8 derajat. Pastikan jalur pendaran sinyal bebas dari halangan fisik.
- Jarak Bebas Minimum (Dead Band): Sensor memiliki batas jarak terdekat yang tidak bisa diukur, biasanya antara 5 hingga 10 cm dari bagian lensa pancar.
Langkah Teknisi Melakukan Instalasi Sensor Radar Water Level
Pemasangan instrumen ini tidak cuma soal mengencangkan baut pada flange atau bracket. Urutan kerjanya harus sistematis agar sensor terintegrasi dengan mulus ke unit kontrol (PLC atau IoT controller).
1. Menentukan Titik Posisi Dudukan
Posisi terbaik untuk menempatkan sensor adalah pada area yang merepresentasikan rata-rata kedalaman air. Hindari memasang sensor persis di atas pipa masukan (inlet) tempat air terjun atau bergolak hebat. Pergolakan ekstrem akan memicu deviasi pembacaan yang tidak perlu.
Satu aturan penting lagi: jangan pasang sensor tepat di tengah-tengah tangki berbentuk silinder runcing/kubah. Bentuk atap tangki seperti ini bisa memantulkan kembali gelombang radar ganda ke titik pusat dan mengacaukan pemrosesan sinyal.
2. Pemasangan Mechanical Alignment yang Tegak Lurus
Gunakan alat bantu waterpass saat memasang bracket atau socket ulir. Lensa sensor radar harus berada pada posisi tegak lurus 90 derajat terhadap permukaan air.
Kenapa ini penting untuk diperhatikan? Gelombang radar memantul seperti bola tenis yang dilempar ke dinding. Jika sensor miring 3 derajat saja, sebagian besar sinyal balik tidak akan kembali ke penerima sensor, melainkan memantul ke dinding tangki. Dampaknya, sinyal pembacaan menjadi sangat lemah atau bahkan hilang sama sekali (loss of echo).
3. Pengkabelan dan Proteksi Interferensi
Sinyal keluaran sensor radar umumnya berupa analog 4-20mA (dengan protokol HART) atau digital RS485 Modbus. Untuk menghubungkan sensor ke panel kontrol, selalu gunakan kabel berpelindung khusus (shielded twisted pair cable).
Jauhkan jalur kabel sensor ini dari kabel daya bertegangan tinggi yang terhubung ke motor pompa atau inverter (VFD). Induksi induktif dari VFD sering kali menjadi biang kerok sinyal analog yang tidak stabil.
4. Kalibrasi Titik Nol dan Skala Maksimum
Setelah pengkabelan selesai dan sensor menyala, buka menu konfigurasi sensor (bisa melalui display lokal, aplikasi HP via Bluetooth, atau software laptop). Anda perlu memasukkan dua nilai dasar:
Pertama, Empty Distance (jarak dari acuan sensor ke dasar tangki/sungai saat air kosong). Kedua, Full Distance (jarak saat air mencapai batas maksimum). Dari dua variabel ini, mikroprosesor sensor akan menghitung persentase volume atau ketinggian air secara real-time.
Mengatasi Pantulan Palsu (False Echo)
Di dalam tangki industri, sering ada struktur internal seperti pipa spiral pendingin, tangga besi, atau garis las dinding tangki. Objek-objek padat ini bisa memantulkan gelombang radar dan dianggap sebagai “permukaan air” oleh sensor.
Apakah Anda harus memotong tangga tersebut? Tentu tidak.
Perangkat sensor radar modern dilengkapi fitur cerdas bernama False Echo Suppression atau Background Mapping. Saat tangki dalam kondisi air agak rendah, jalankan fungsi pemetaan ini. Sensor akan mencatat semua pantulan diam dari objek besi di sekitarnya dan memblokir sinyal tersebut dari memori pembacaan. Sensor hanya akan merespons pancaran sinyal yang bergerak meliuk mengikuti kenaikan permukaan air.
Uji Coba Lapangan Sebelum Pengoperasian Otomatis
Jangan langsung melepaskan sistem ke mode Full Automatic tanpa pengujian nyata. Lakukan simulasi pengisian dan pengurasan air secara bertahap.
Bandingkan nilai yang tertera pada layar sensor atau sistem SCADA dengan pengukuran manual menggunakan pita ukur (sounding tape). Jika selisihnya di bawah 2 milimeter, artinya proses dan instalasi sensor radar water level Anda sudah berhasil sempurna.
Instalasi yang benar di awal memang membutuhkan waktu ekstra untuk ketelitian posisi dan penataan kabel. Namun, begitu semuanya terpasang pas, instrumen radar bisa bekerja bertahun-tahun tanpa perlu disentuh sama sekali, memberikan ketenangan bagi tim operasional pabrik maupun pengelola bendungan.
