Uji PIT (Pile Integrity Test) pondasi dapat dilakukan setelah kepala tiang siap diuji, permukaannya rata, bersih, dan memiliki kondisi beton yang cukup baik untuk menerima pukulan hammer. Data identitas tiang, dimensi, kedalaman, serta informasi pengecoran juga perlu tersedia agar hasil pengujian dapat dianalisis secara tepat dan membantu mendeteksi indikasi kerusakan seperti retak, necking, atau perubahan penampang.
Jangan buru-buru memukul kepala tiang pancang dengan palu PIT sebelum memastikan area uji siap. Banyak proyek terhambat hanya karena mengabaikan persiapan dasar. Memahami syarat uji PIT test pondasi membantu kontraktor menghemat waktu, menekan anggaran re-test, dan menjamin validitas data integritas struktur tiang di lapangan.
Mengapa Persiapan Lapangan Sangat Menentukan Hasil PIT?

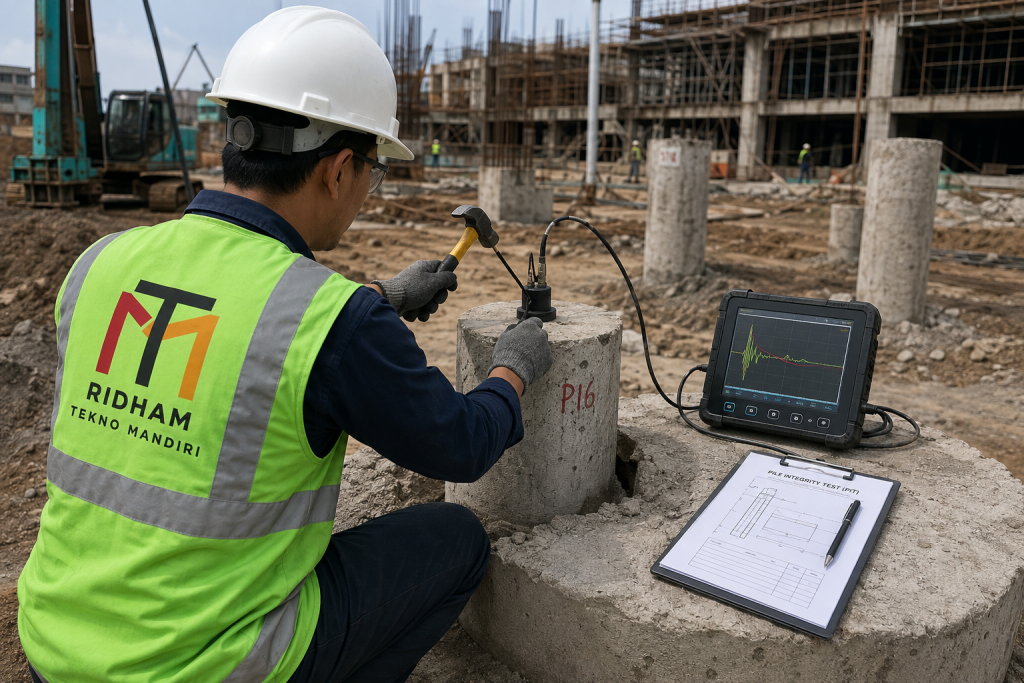

Pile Integrity Test (PIT) adalah metode uji non-destruktif berbasis gelombang akustik regangan rendah (low strain). Prinsip kerjanya sederhana: palu khusus dipukulkan ringan ke permukaan tiang, lalu sensor (accelerometer) menangkap pantulan gelombang dari dalam tanah. Jika ada retakan, keropos, atau pengecil ukuran tiang (necking), pola gelombang akan berubah seketika.
Namun, kepraktisan uji ini sering membuat tim proyek meremehkannya. Mereka mengira teknisi tinggal datang, tempel alat, ketok, lalu selesai. Padahal, alat PIT sangat sensitif. Gelombang suara yang dibaca instrumen tidak bisa membedakan mana cacat riil pada tiang dan mana “bising” yang muncul akibat permukaan beton yang kasar.
Tanpa memenuhi syarat pra-pengujian, grafik gelombang yang dihasilkan bakal acak-acakan. Ujung-ujungnya, konsultan pengawas akan menolak laporan pengujian tersebut. Untuk memahami konteks pengujian tiang secara menyeluruh, Anda juga bisa membaca : 5 Jenis Pengujian Pondasi Dalam
Syarat Uji PIT Test Pondasi yang Wajib Dipenuhi
Standar acuan utama untuk pengujian ini umumnya merujuk pada ASTM D5882. Agar proses pengumpulan data berjalan mulus tanpa interupsi, berikut kriteria mutlak yang harus dipersiapkan sebelum tim penguji tiba di site:
1. Umur Beton Sudah Cukup Matang
Ini syarat nomor satu. Jangan pernah memaksakan pengujian PIT pada beton yang baru dicor dua hari lalu. Gelombang suara merambat buruk pada beton muda yang belum keras. Secara ideal, beton harus berumur minimal 14 hari, atau setidaknya sudah mencapai kekuatan minimal 70% dari kuat tekan rencana. Untuk proyek dengan jadwal ketat, penggunaan accelerator pada campuran beton bisa mempersingkat waktu tunggu, namun kepastian kuat tekan tetap wajib dikonfirmasi lewat uji kubus atau silinder beton.
2. Permukaan Kepala Tiang Utuh dan Datar
Sering kali kepala tiang bore pile atau tiang pancang rusak akibat proses pembongkaran (chipping) yang ugal-ugalan. Kepala tiang yang retak hancur atau tidak rata akan membiaskan gelombang pukulan. Persyaratannya jelas: permukaan beton di area penempelan sensor dan titik pukulan harus rata, padat, dan tegak lurus terhadap sumbu vertikal tiang.
3. Bebas dari Air, Lumpur, dan Beton Segar (Laitance)
Lumpur bekas galian atau lapisan laitance (semen basah bercampur lumpur di bagian atas bore pile) adalah musuh utama uji PIT. Lapisan lemah ini harus dikupas habis sampai menemukan beton padat (sound concrete). Jika lokasi tiang tergenang air tanah, kontraktor wajib melakukan dewatering hingga area kepala tiang kering total.
4. Aksesibilitas dan Area Kerja Aman
Teknisi butuh ruang gerak yang aman. Lubang galian di sekitar kepala tiang sebaiknya sudah ditimbun sebagian atau diberi pengaman yang memadai. Jalur menuju lokasi pengujian juga harus bebas dari bahaya pergerakan alat berat saat pengujian berlangsung.
5. Kelengkapan Data Teknis Tiang
Uji PIT tidak bisa dianalisis dengan modal tebak-tebakan. Sebelum pengujian dimulai, tim penguji harus memegang data teknis berikut:
- Identitas atau nomor titik tiang (pile ID) sesuai as-built drawing.
- Kedalaman atau panjang tiang rencana dan aktual.
- Diameter atau dimensi penampang tiang.
- Tanggal pengecoran atau pemancangan.
- Kondisi tanah setempat secara umum.
Tahapan Mempersiapkan Kepala Tiang (Pile Head Preparation)
Berdasarkan pengalaman di berbagai proyek konstruksi, persiapan kepala tiang menyumbang 80% keberhasilan bacaan sinyal PIT. Lantas, bagaimana langkah konkret menyiapkannya?
Pertama, kupas beton bagian atas yang tercemar lumpur menggunakan jackhammer kecil atau pahat manual. Ingat, gunakan alat dengan hati-hati. Pukulan jackhammer yang terlalu keras bisa membuat retakan mikro baru pada tiang.
Kedua, pilih minimal 2 sampai 4 titik pada permukaan tiang. Satu titik di tengah untuk tempat pukulan palu, dan titik lainnya di sisi samping (sekitar 2/3 dari pusat tiang) untuk menempelkan sensor. Haluskan titik-titik tersebut menggunakan gerinda sampai permukaannya benar-benar licin seperti keramik.
Ketiga, bersihkan sisa debu gerinda dengan sikat atau hembusan udara. Titik yang bersih memastikan petro-wax (perekat khusus sensor) bisa menempel sempurna tanpa ada rongga udara.
Dampak Nekat Mengabaikan Syarat Uji
Apa yang terjadi kalau kontraktor nekat menguji tiang yang belum siap? Gambar grafik yang keluar di layar monitor akan dipenuhi noise berlebihan. Sinyal tidak mampu merambat sampai ke ujung bawah tiang sehingga pantulan dasar tiang (toe reflex) tidak terlihat.
Akibatnya, laporan akhir akan mencantumkan status indeterminate atau tidak dapat disimpulkan. Kalau sudah begini, konsultan struktur biasanya tidak mau ambil risiko. Anda akan diminta merapikan ulang kepala tiang dan menjadwalkan ulang tes. Artinya, waktu proyek terbuang dan ada biaya re-test yang harus dibayar ekstra.
Bahkan dalam skenario buruk, kesalahan interpretasi sinyal akibat persiapan yang buruk bisa membuat tiang yang sehat dikira patah, atau sebaliknya, tiang cacat lolos begitu saja.
Checklist Singkat Sebelum Memanggil Tim Uji
Sebelum menghubungi laboratorium atau vendor penyedia jasa tes, pastikan checklist sederhana ini sudah dicentang oleh tim Quality Control (QC) di lapangan:
- Beton tiang sudah berumur minimal 7–14 hari.
- Kepala tiang sudah dipotong sampai beton bersih dan padat.
- Minimal 2 titik halus sudah digerinda pada tiap tiang.
- Area galian tidak terendam air.
- Gambar as-built dan tabel panjang tiang sudah dicetak.
Memenuhi semua syarat uji PIT test pondasi sejak awal jauh lebih murah dan cepat dibandingkan harus mengulang tes di tengah kejaran deadline proyek. Koordinasi rapat antara tim mekanik galian, QC, dan vendor pengujian adalah kuncinya.
